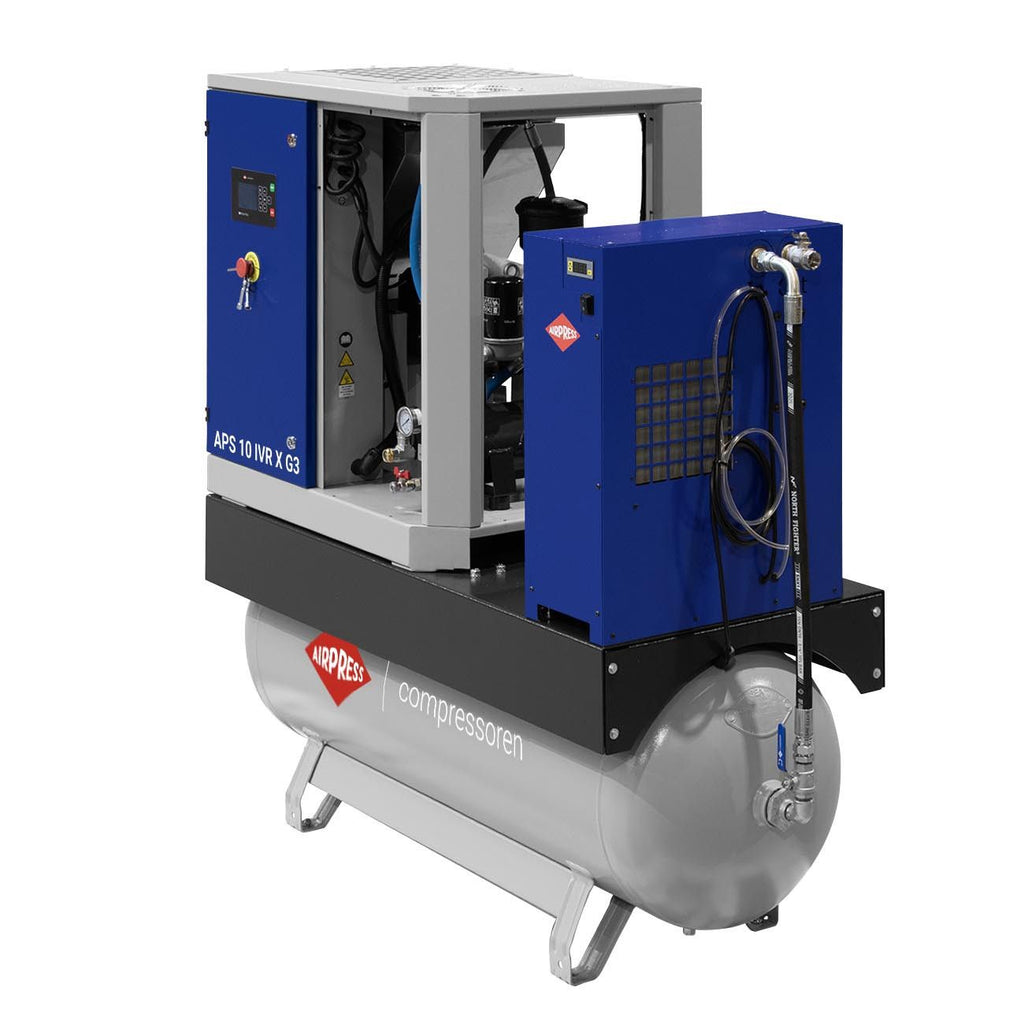

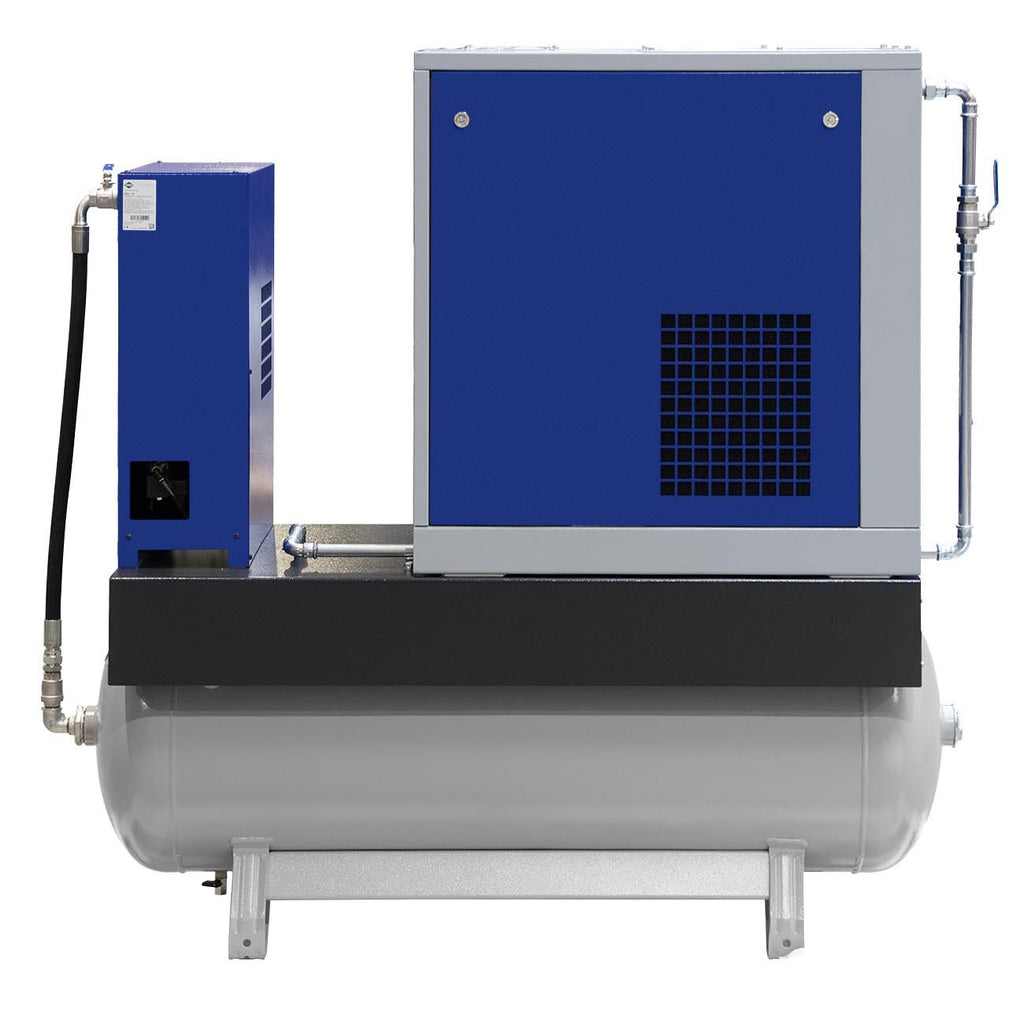

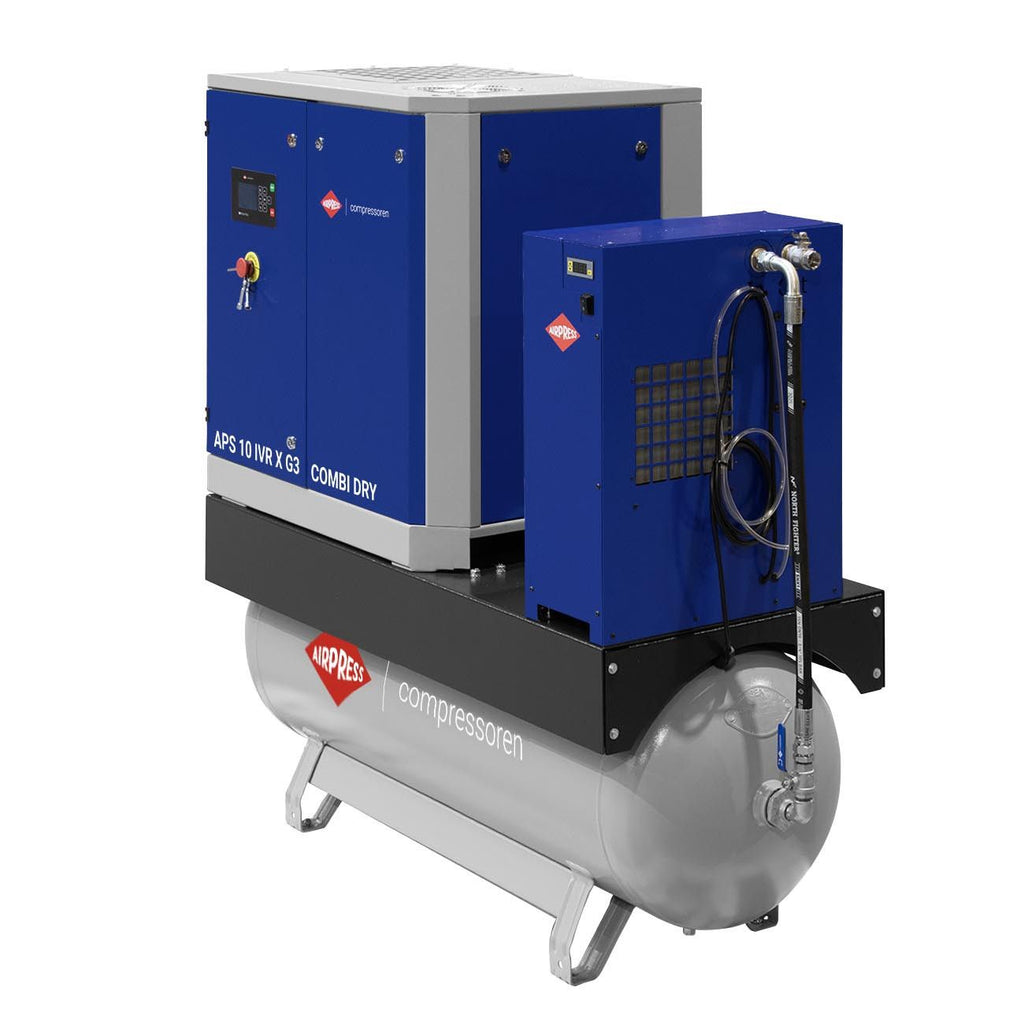

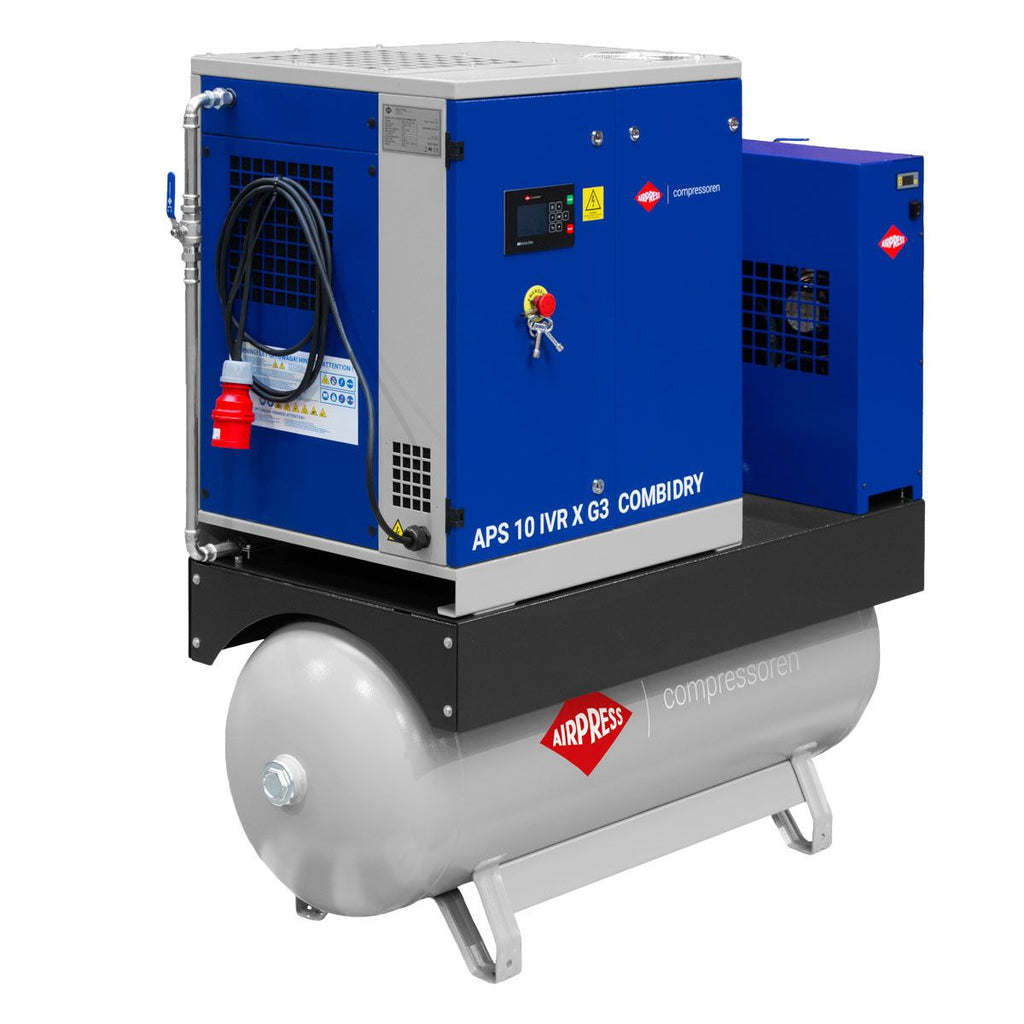

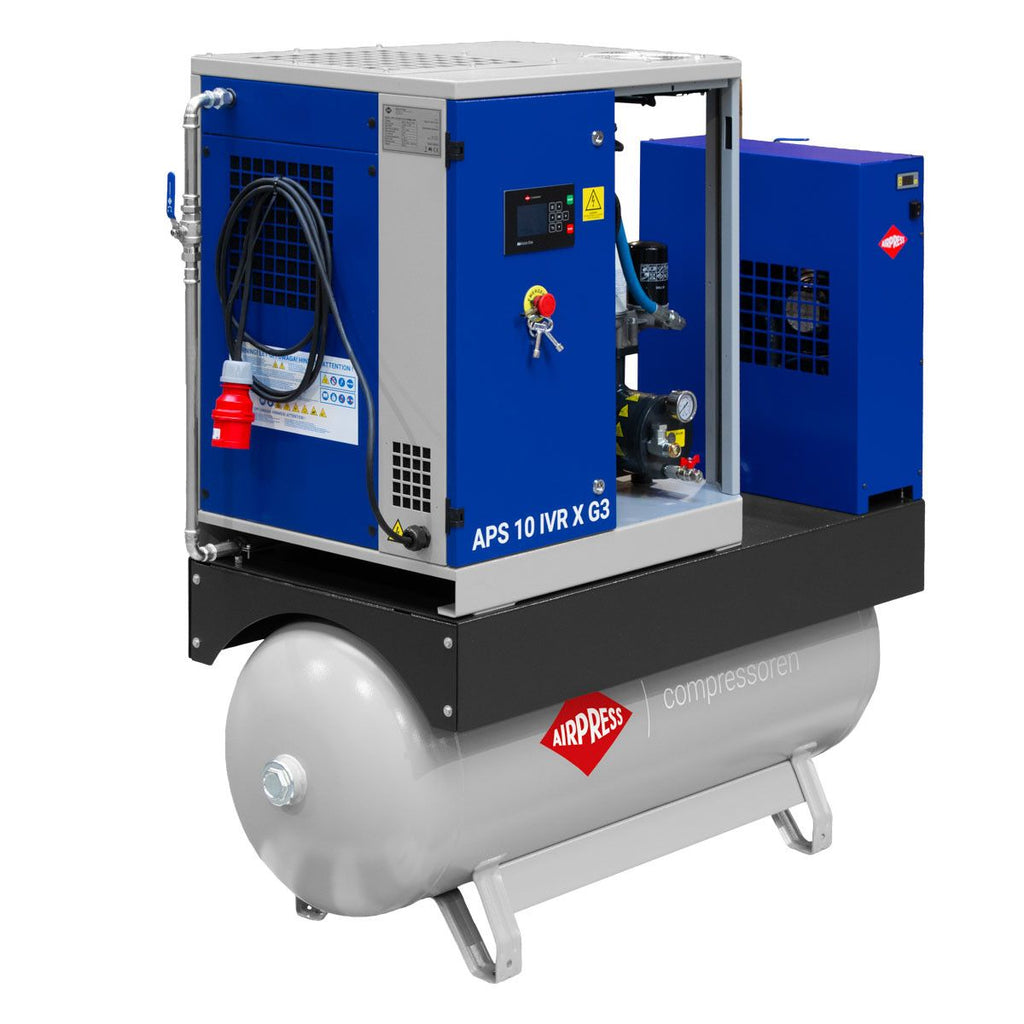

APS 10 IVR Combi Dry X G3 – variabler Frequenzschraubenkompressor mit Ölinjektion
APS 10 IVR Combi Dry X G3 mit einem 270 l Tank ist ein variabler Frequenzschraubenkompressor, der für hohe Effizienz und niedrigen Energieverbrauch konzipiert wurde. Er ist ausgestattet mit einem europäischen Schraubenblock, einem ultra-premium IE5-Motor, einem Inverter der nächsten Generation und einem AirVision One-Controller. Diese Kombination gewährleistet einen stabilen, energieeffizienten Betrieb und ermöglicht eine bequeme Steuerung des gesamten Prozesses der Druckluftproduktion. Eine ideale Lösung für den täglichen Einsatz unter anspruchsvollen Industriebedingungen.
Vorteile der Schraubenkompressoren der APS X G3-Serie
- Der Kompressor ist mit einem hoch effizienten Schraubenmodul der nächsten Generation ausgestattet, das in Europa entworfen und hergestellt wurde und eine höhere Fördermenge bei geringerem Energieverbrauch garantiert.

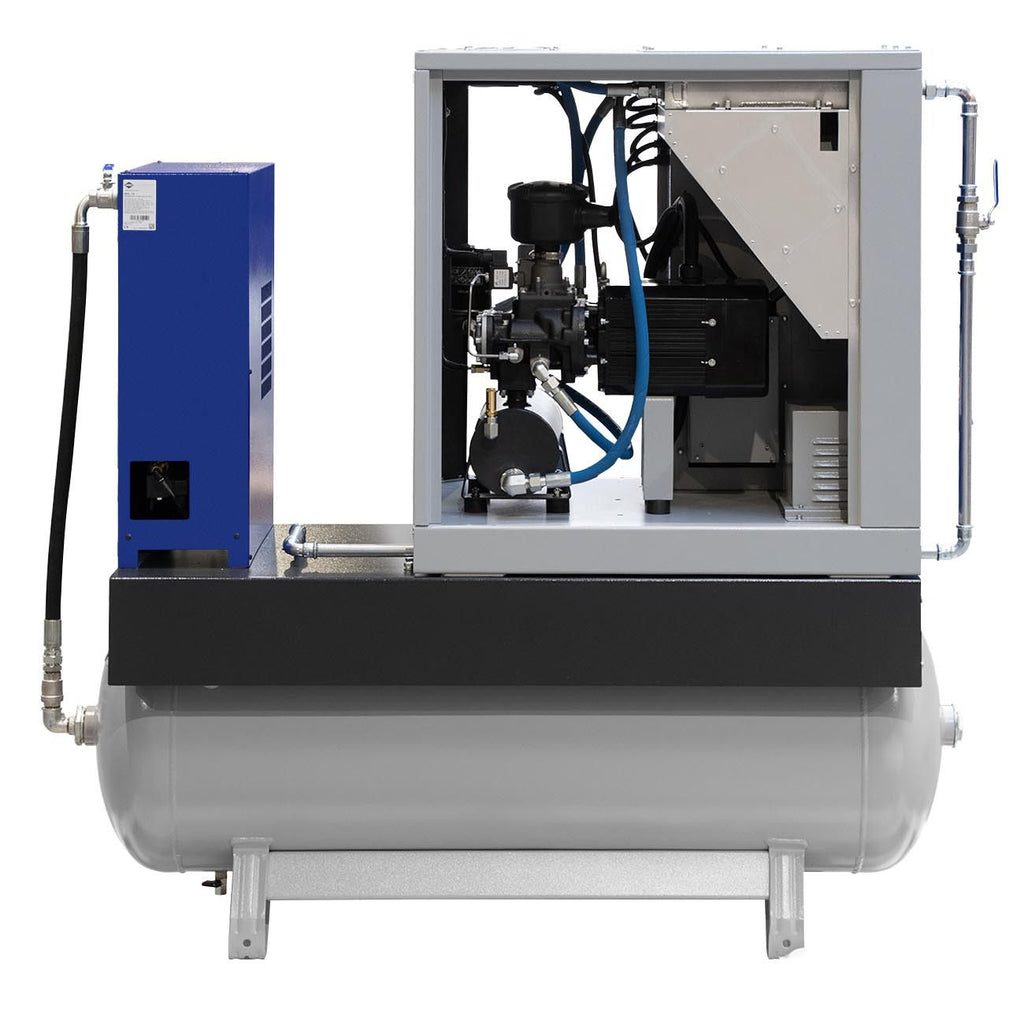

- Das Schraubenmodul ist direkt mit dem Motor verbunden (1:1 Direktantrieb), was den Einsatz von Getrieben überflüssig macht. Dies reduziert Energieverluste und erhöht die Effizienz des Kompressors erheblich.
- Der Kompressor ist mit einem europäischen AirVision One Controller ausgestattet, der den Betrieb des Gerätes in Echtzeit überwacht. Er ermöglicht vorausschauende Diagnosen, minimiert das Risiko von Ausfallzeiten und vereinfacht die Wartung erheblich.

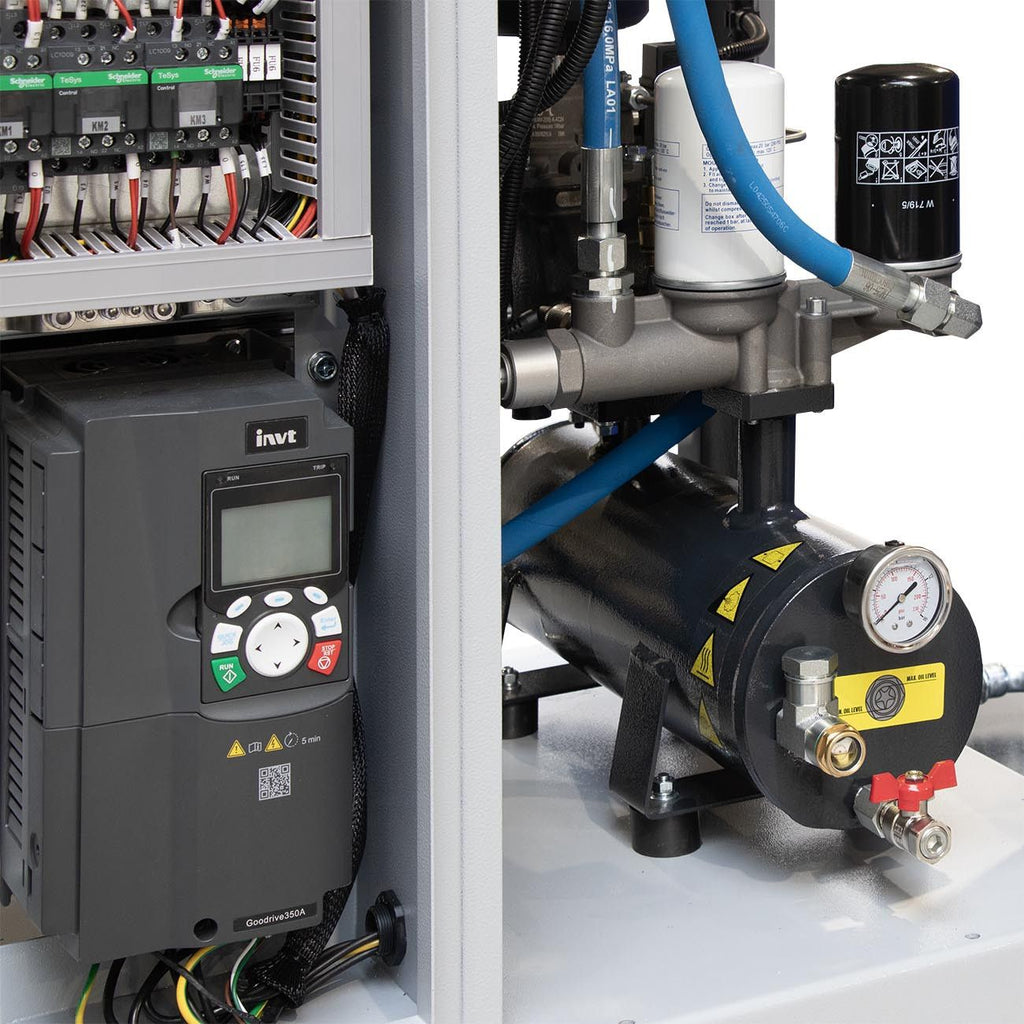

- Der Anschluss des Schraubenblocks an den Inverter ermöglicht einen großen Betriebsbereich mit variabler Geschwindigkeit (IVR), was bedeutet, dass der Kompressor bei geringerem Bedarf an Druckluft mit geringeren Drehzahlen arbeiten kann. Dies führt zu einem geringeren Energieverbrauch und reduziert den mechanischen Verschleiß durch weniger Motorstarts.
- Die Gesamtkosten für den Besitz (TCO) sind optimiert und beinhalten: Anschaffungskosten, Energieverbrauch, Verbrauchsmaterialien und Wartung sowie Ausfallkosten. In der Praxis bedeutet das weniger Ausfallzeiten, längere Wartungsintervalle und stabile Leistung.
- IVR Variable Geschwindigkeitstechnologie garantiert einen sanften Start, der Stress reduziert, die Lebensdauer verlängert und erhebliche Energieeinsparungen bei variablem Luftbedarf gewährleistet.
- Statt separate Modelle für 8 bar und 10 bar anzubieten, ist diese Serie standardmäßig auf 10 bar konfiguriert, mit der Möglichkeit, direkt im Controller auf 8 bar umzuschalten. Dies bietet eine größere Flexibilität, um sich an Installationen anzupassen und die Betriebseffizienz zu verbessern.
Vergleich der Energieeffizienz der Schraubenkompressor-Serie APS X G3
Bei einer jährlichen Nachfrage von 100.000 m³ Druckluft und einem Betriebsdruck von 8 bar:
| Modell | Leistung (kW) |
m³/min bei FAD @ 8 bar |
m³/h bei FAD @ 8 bar |
Energieverbrauch (kWh/h) |
m³ / 1 kWh | kWh / 1000 m³ | m³ bei 2000 U/min |
Erforderliche U/min für 100.000 m³ |
Erforderliche kWh für 100.000 m³ |
Energieeinsparungen kWh im Vergleich zu APS 10 X FS |
Einsparungen % im Vergleich zu APS 10 X FS |
|---|---|---|---|---|---|---|---|---|---|---|---|
| APS 10 X FS | 7.5 | 0.92 | 55.2 | 7.5 | 7.36 | 135.87 | 110,400 | 1,811.59 | 13,586.96 | 0 | 0 |
| APS 10 IVR X G2 | 7.5 | 1.05 | 63 | 7.5 | 8.40 | 119.05 | 126,000 | 1,587.30 | 11,904.76 | 1,682.19 | 14.13% |
| APS 10 IVR X G3 | 7.5 | 1.277 | 76.62 | 7.5 | 10.216 | 97.89 | 153,240 | 1,305.14 | 9,788.57 | 3,798.39 | 38.80% |
Tatsächliche Energieeinsparungen können sogar höher sein, da der obige Vergleich zusätzliche Verluste durch die wiederholten Einschaltströme des Konstantdrehzahlkompressors und den damit verbundenen vorübergehenden Anstieg der vom Netz bezogenen Leistung nicht berücksichtigt. Aufgrund des variablen Betriebsprofils der Anlage (Anzahl der Starts, Lastschwankungen, variabler Bedarf an Druckluft) ist es nicht möglich, diese Werte genau zu schätzen, was zugunsten von Lösungen mit variabler Drehzahlregelung (IVR) wirkt.
Zusätzliche Vorteile
- Optimierung des Energieverbrauchs durch den Inverter, der die Motordrehzahl automatisch an den aktuellen Luftbedarf anpasst. Dies ermöglicht Energieeinsparungen von bis zu 50% und eine Reduzierung der Gesamtkosten über die Lebensdauer des Gerätes um 30% über 5 Jahre.
- Leiser Betrieb dank des Radialventilators, der ein Geräuschpegel von 60 dB(A) sicherstellt und den Kompressor in der Nähe des Einsatzortes installiert werden kann.
- Kompakte Bauweise, die eine einfache Installation in engen Räumen ermöglicht.
Was trägt zur hohen Energieeffizienz des Schraubenkompressors bei?
- Permanenterregen-Synchronmotor mit Ultra Premium IE5 Energieklasse.
- Hocheffizienter Inverter, der Energieeinsparungen von bis zu 50% im Vergleich zu Konstantdrehzahlkompressoren ermöglicht.
- 1:1 Direktantrieb, der Energieverluste im Motor beseitigt.
Empfohlene Anwendungen
Der APS 10 IVR Combi Dry X G3 Kompressor mit einem 270 l Tank ist ideal für kleine und mittelgroße Industrieanlagen, die eine flexible, effiziente Quelle für Druckluft mit variablem Bedarf benötigen. Er leistet hervorragende Arbeit in Anwendungen, die präzises Energiemanagement und Leistungsüberwachung erfordern, wie Werkstätten, Produktionslinien oder Lagersysteme.
Da der Kompressor energieeffizient ist, eignet er sich für alle Anwendungen, bei denen Energieeinsparungen entscheidend sind.
Konfigurationen
- Basis-Modell: ohne Tank und Trockner
- COMBI-Modell: integrierter Tank von 270 L oder 500 L

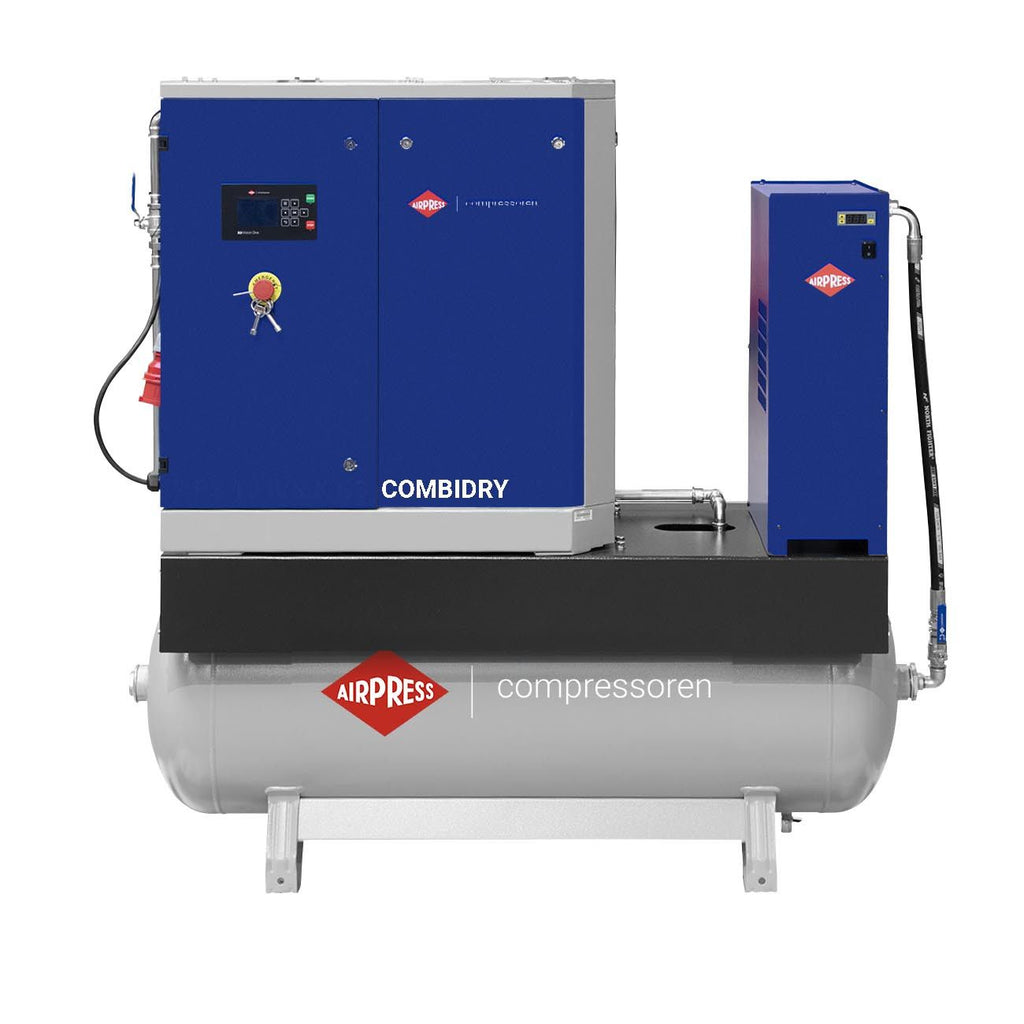

- COMBI DRY-Modell: integrierter Tank von 270 L oder 500 L und Lufttrockner
| EAN | 8712418447330 |
|---|---|
| Gewicht (kg) | 310 kg |
| Länge (mm) | 1.630 mm |
| Breite (mm) | 620 mm |
| Höhe (mm) | 1.525 mm |
| Antrieb | Direkt angetrieben 1:1 |
| Start | Inverter |
| Motortyp | Permanentmagnet |
| Motorleistung (PS/kW) | 10 PS / 7.5 kW |
| Motor Effizienzklasse | IE5 |
| Schraubenblock der Atlas Copco Gruppe | x7,5-g3 |
| Anzahl der Stufen | 1 |
| Frequenzregelung (IVR) | Ja |
| Drehzahl Schraubenblock (RPM) | 960-2415 |
| Bedienungspanel | AirVision One |
| Verfügbare Sprachen | Niederländisch, Polnisch, Deutsch, Französisch, Spanisch, Englisch, Russisch |
| Druckluftbehälter | Ja |
| Inhalt Druckluftbehälter (l) | 270 |
| Galvanisierter Druckluftbehälter | Nein |
| Trockner | Ja |
| Spannung Trockner (V) | 230 |
| Kältemittel | R513A |
| Kühlluftvolumen (m3/h) | 950 m³/h |
| Einschaltdauer pro 10 Minuten (Kompressionszeit/Ruhezeit %) | 100/0 |
|---|---|
| Maximaldruck (bar) | 10 |
| Minimaler Arbeitsdruck (bar) | 6 bar |
| Effektive Luftleistung bei 8 bar (l/min) | 1.277 L/min |
| Effektive Luftleistung bei 10 bar (l/min) | 1.081 L/min |
| Minimale effektive Leistung (L/Min) | 328 L/min |
| Minimale effektive Leistung (m3/H) | 19,68 m³/h |
| Maximale effektive Leistung (L/Min) | 1.081 L/min |
| Maximale effektive Leistung (m3/h) | 76,62 m³/h |
| Lautstärke dB(A) (0 m) | 60 |
| Lautstärke dB(A) (4 m) | 40 |

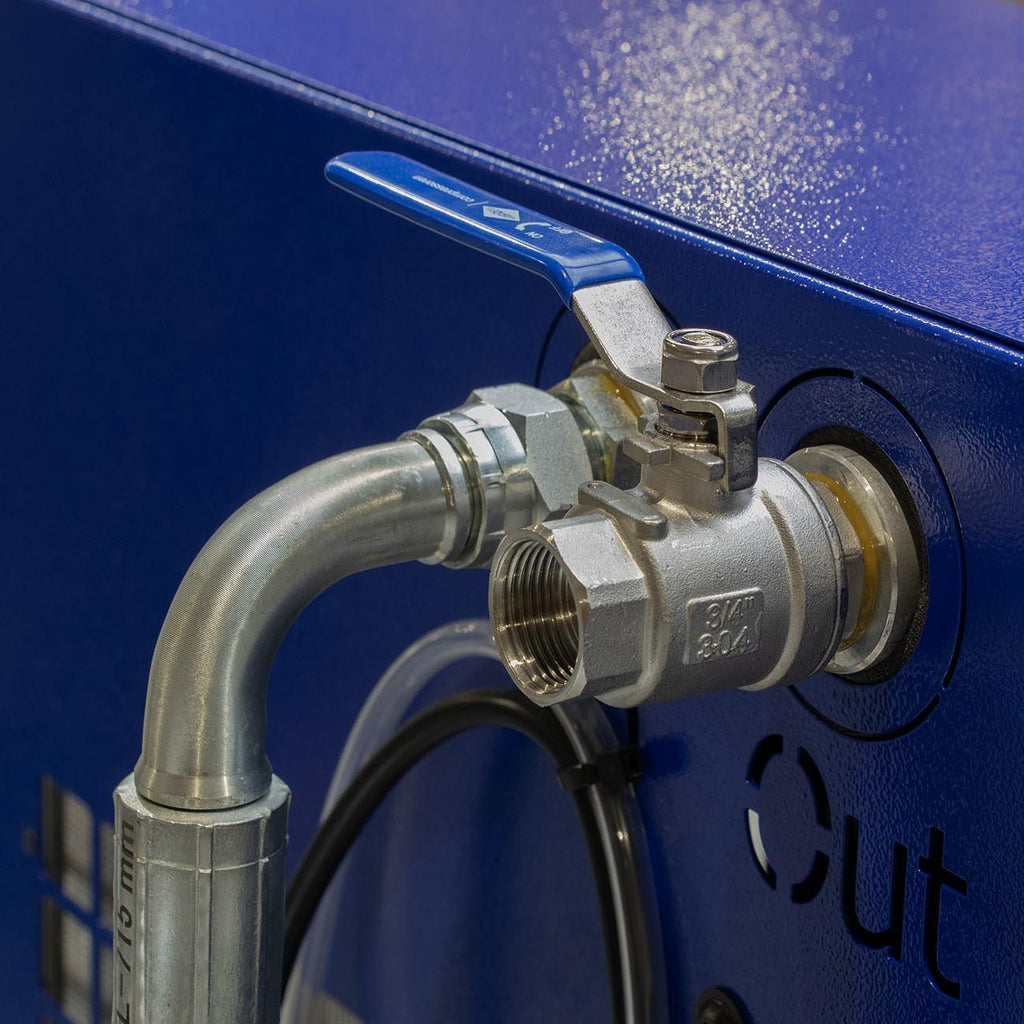

| Wichtigster Luftanschluss (") | 3/4 |
| Minimale Umgebungstemperatur (°C) | 5 |
| Maximale Umgebungstemperatur (°C) | 45 |
| Ölfrei | Nein |
| Ölkapazität (l) | 4.6 |
| Ampere | 17 |
| Stromspannung (V) | 400 V / 50 Hz / 3 Ph |
| Stromkabel | 4 x 2.5 mm2 |
| Start/Stopp-Timer | Nein |
| Automatische Anpassung der Leerlaufdrehzahl | Nein |
| Artikelnummer | 369212-IVR-270G3 |
