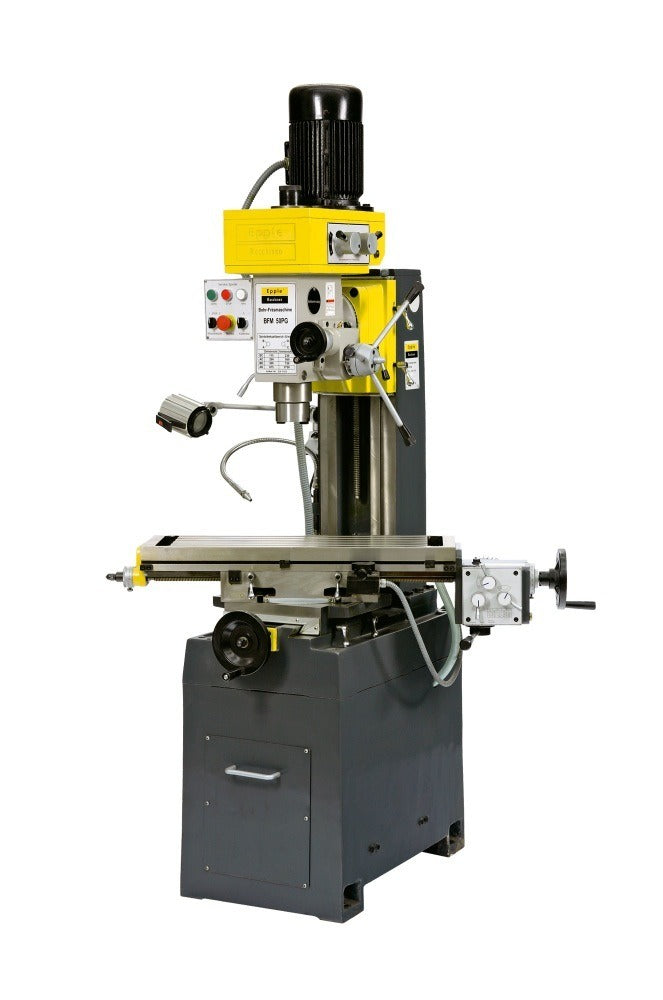

Professionelle Getriebe - Bohr - Fräsmaschine mit mechanischem Vorschub und Kühlmitteleinrichtung
Massive Schwalbenschwanzführung des Getriebekopfes. Schwalbenschwanzausführung in allen drei Achsen – handgeschabt, für höchste Präzision und Stabilität. Universelle Präzisions-Bohr-Fräsmaschine – massive Gussausführung.
- Zahnradgetriebe im Ölbad laufend
- Hohlspindel um Werkzeug über Anzugsstange M16 festzuspannen
- Pinolenzustellung zum Fräsen über Handrad
- Großer Drehzahlbereich
- 8 Geschwindigkeiten (4 Geschwindigkeiten über
- Getriebeschaltung und 2-Geschwindigkeitsmotor)
- Rechts-/Linkslauf zum Gewindeschneiden
- Sicherheitseinrichtung mit Not-Aus-Schalter
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Mechanische Pinolenzustellung zum Bohren über Pinolenhebel
- Kupplung zum Umschalten von Hand-Grobvorschub in Hand-Feinvorschub
- Bohrtiefenanschlag
- Massiver, exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit nachstellbaren Keilleisten und um 45° nach links und rechts drehbar
- Serienmäßig mit mechanischem Vorschub für die X-Achse mit 8 Geschwindigkeiten
- Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bohr-Fräskopf ± 90° neigbar
Technische Daten
| Bohrleistung in Guss |
50 mm |
| Bohrleistung in Stahl |
35 mm |
| Fräsleistung Messerkopf |
max. 100 mm |
| Fräsleistung Schaftfräser |
max. 32 mm |
| Gewindeschneiden |
bsi M 16 |
| Ausladung |
320 mm |
| max. Abstand Spindel - Tisch |
275 mm |
| Schwenkbereich |
+/- 90° |
| Spindelaufnahme |
ISO 40 - DIN 2080 M14 |
| Motor |
2 - stufig |
| Spindeldrehzahlen |
8 Geschwindigkeiten (4 Geschwindigkeiten über Getriebeschaltung und 2-Geschwindigkeitsmotor) |
| Drehzahlbereich |
115 / 230 / 290 / 360 / 580 / 720 / 875 / 1.750 min-1
|
| Pinolenhub |
130 mm |
| Höhenverstellung Fräskopf |
350 mm |
| Tischvorschubgeschwindigkeiten |
24 / 60 / 65 / 100 / 185 / 285 / 470 / 720 mm/min + zusätzlichem Schnellgang |
| Tischgröße |
800 x 240 mm |
| Verfahrweg (X/Y/Z) |
400 x 195 x 350 mm |
| T-Nutengröße (Tisch) |
14 mm |
| T-Nutenanzahl (Tisch) |
4 |
| Motorleistung |
400 V / 850 Watt / 1,5 kW |
| Abmessungen |
1.200 x 1.020 x 2.060 mm |
| Gewicht |
560 kg |
| EAN |
4260364290288 |
