Professionelle Getriebe - Bohr - Fräsmaschine mit mechanischem Vorschub und Kühlmitteleinrichtung
Universelle Präzisions-Bohr-Fräsmaschinen, massive Gussausführung. Massive Schwalbenschwanzführung des Getriebekopfes, sowie Schwalbenschwanzführung in allen drei Achsen, handgeschabt, für höchste Präzision und Stabilität. Insgesamt 4 Schwalbenschwanzführungen.
- Zahnradgetriebe im Ölbad laufend
- Hohlspindel um Werkzeug über Anzugsstange M16 festzuspannen
- Pinolenzustellung zum Fräsen über Handrad
- Großer Drehzahlbereich
- 8 Geschwindigkeiten (2-Stufenmotor, dadurch 2 x 4 Getriebestufen)
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager
- Mechanische Pinolenzustellung zum Bohren über Pinolenhebel
- Kupplung zum Umschalten von Hand-Grobvorschub in Hand-Feinvorschub
- Bohrtiefenanschlag
- Bedienungsfreundlicher Sicherheitsschalter mit Not-Aus-Schalter
- Massiver, exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit nachstellbaren Keilleisten
- Kreuztisch um 45° nach links und rechts drehbar
- Serienmäßig mit automatischem Vorschub für die X-Achse mit 8 Geschwindigkeiten
- Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bohr-Fräskopf ± 90° neigbar

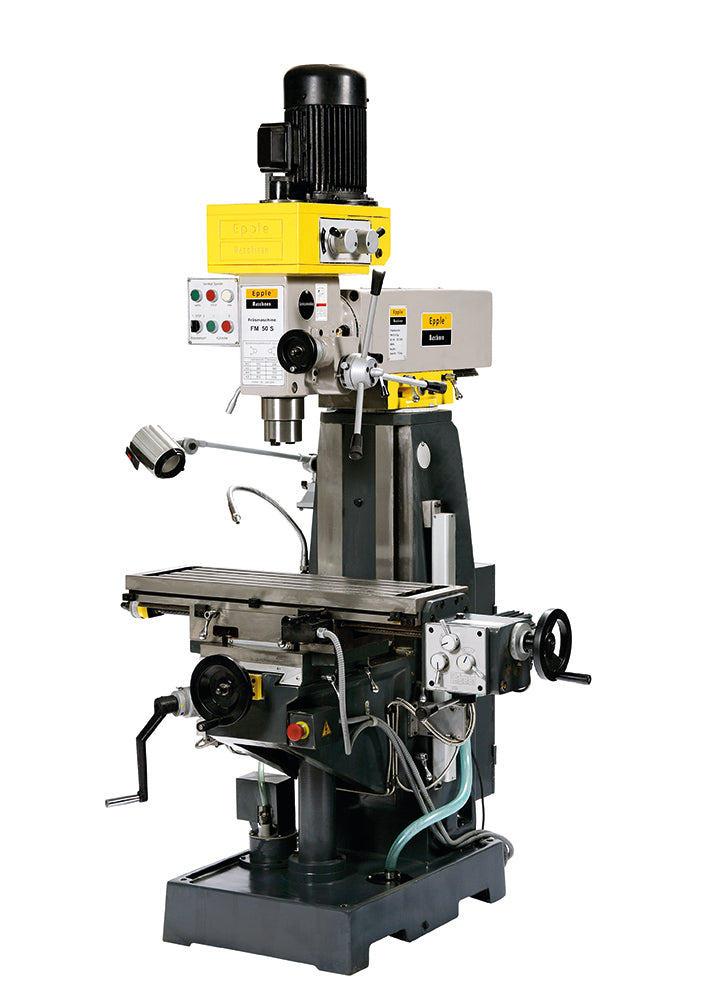

Abbildung zeigt FM 50 S Digi.
Technische Daten
| Bohrleistung in Guss |
50 mm |
| Bohrleistung in Stahl |
35 mm |
| Fräsleistung Messerkopf |
max. 100 mm |
| Fräsleistung Schaftfräser |
max. 32 mm |
| Gewindeschneiden |
bsi M 16 |
| Ausladung |
170 bis 690 mm |
| max. Abstand Spindel - Tisch |
290 mm |
| Spindelkopf Schwenkbereich |
90° |
| Spindelaufnahme |
ISO 40 - DIN 2080 M14 |
| Motor |
2 - stufig |
| Spindeldrehzahlbereich |
8 Geschwindigkeiten (4 Geschwindigkeiten über Getriebeschaltung und 2-Geschwindigkeitsmotor) |
| Drehzahlbereich |
115 - 1.750 min-1
|
| Pinolenhub |
120 mm |
| Höhenverstellung Tisch |
290 mm |
| Tischvorschubgeschwindigkeiten |
8 + Schnellgang |
| Geschwindigkeitsbereich Tischvorschub |
24 - 720 mm/min |
| Tischgröße |
800 x 240 mm |
| Verfahrweg |
längs (X): 360 mm, quer (Y): 200 mm, vertikal (Z): 345 mm |
| T-Nutengröße (Tisch) |
14 mm |
| T-Nutenanzahl (Tisch) |
5 |
| Motorleistung |
400 V / 850 Watt / 1,5 kW |
| Abmessungen |
1.200 x 1.120 x 2.060 mm |
| Gewicht |
770 kg |
| EAN |
4260364290295 |
