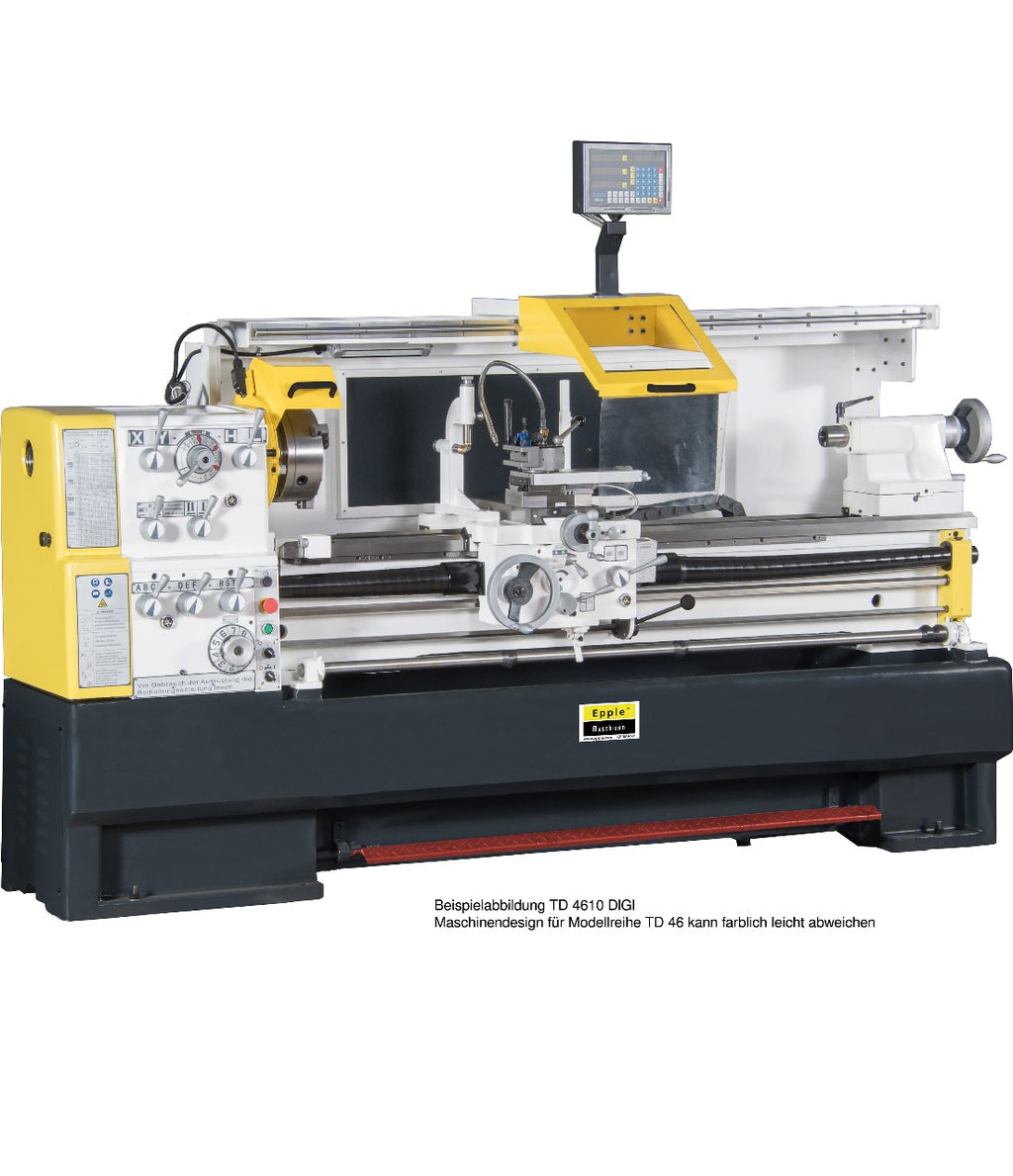

Leit- und Zugspindeldrehmaschine TD 4610
Leit- und Zugspindeldrehmaschine in schwerer Ausführung mit umfangreicher Serienausstattung. Vibrationsarm und laufruhig. Inklusive massivem Unterbau und Maschinenbett.
- Starke und verwindungssteife Konstruktion des Maschinenunterbaus und -bettes, die aus einem Stück aus schwingungsabsorbierendem Grauguss gegossen ist.
- Gehärtete und geschliffene Bettführungsbahnen
- Großzügig dimensioniertes Maschinenbett
- Alle Führungen sind mit nachstellbaren Keilleisten versehen
- Zentralschmierung im Bettschlitten
- Rechts- / Linkslauf am Bettschlitten schaltbar
- Herausnehmbare Bettbrücke für das Bearbeiten von großen Werkstücken
- Verstellbarer Reitstock für das Drehen von Kegeln
- Garantierte Rundlaufgenauigkeit < 0,015 mm in der Spindelnase gemessen
- Geschlossenes Vorschubgetriebe, Zahnräder und Wellen sind gehärtet und geschliffen
- Übersichtliches Bedienelement mit massiven Wahlhebeln zum Wählen der Geschwindigkeiten
- Ölbad-Wechselradgetriebe mit gehärteten und geschliffenen Getriebezahnrädern
- Handräder mit einstellbarer Feinskalierung
- Hauptspindel gehärtet und geschliffen und im Ölbad laufend, sowie Kegelrollenlager geführt
- Längsvorschub, abschaltbar mittels 4 verstellbaren Schaltnocken
- Mechanische Fuß-Spindelbremse
- Leitspindelabdeckung
- Abnahmeprotokoll
- Gefertigt nach DIN 8606 Werkzeugmachergenauigkeit
Technische Daten
| Umlauf-Ø über Maschinenbett |
Ø 460 mm |
| Umlauf-Ø über Support |
Ø 270 mm |
| Spitzenweite |
1.000 mm |
| Spitzenhöhe |
230 mm |
| Spindelbohrung |
Ø58 mm |
| Reitstock |
MK 4 |
| Spindelaufnahme (Camlock) |
1 - 6" |
| Geschwindigkeiten |
12 |
| Drehzahlen |
25 - 2.000 min-1
|
| Vorschübe (längs) |
0,031 - 1,7 mm/U |
| Vorschübe (quer) |
0,014 - 0,784 mm/U |
| Gewinde (metrisch) |
0,1 - 14 mm |
| Gewinde (Zoll) |
2 - 112 Gg/1" |
| Gewinde (diametral) |
8 - 144 D.P. |
| Gewinde (Modul) |
0,25 - 3,5 mm |
| Verfahrweg - Oberschlitten |
128 mm |
| Verfahrweg - Planschlitten |
285 mm |
| Dreibackenfutter, Durchmesser |
250 mm |
| Vierbackenfutter, Durchmesser |
300 mm mit einstellbaren Backen |
| Motorleistung |
400 V / 5,5 kW |
|
Abmessungen mit Sockel (L x T x H)
|
2.220 x 1.080 x 1.370 mm |
| Gewicht |
1.910 kg |
| EAN |
4260364295917 |
