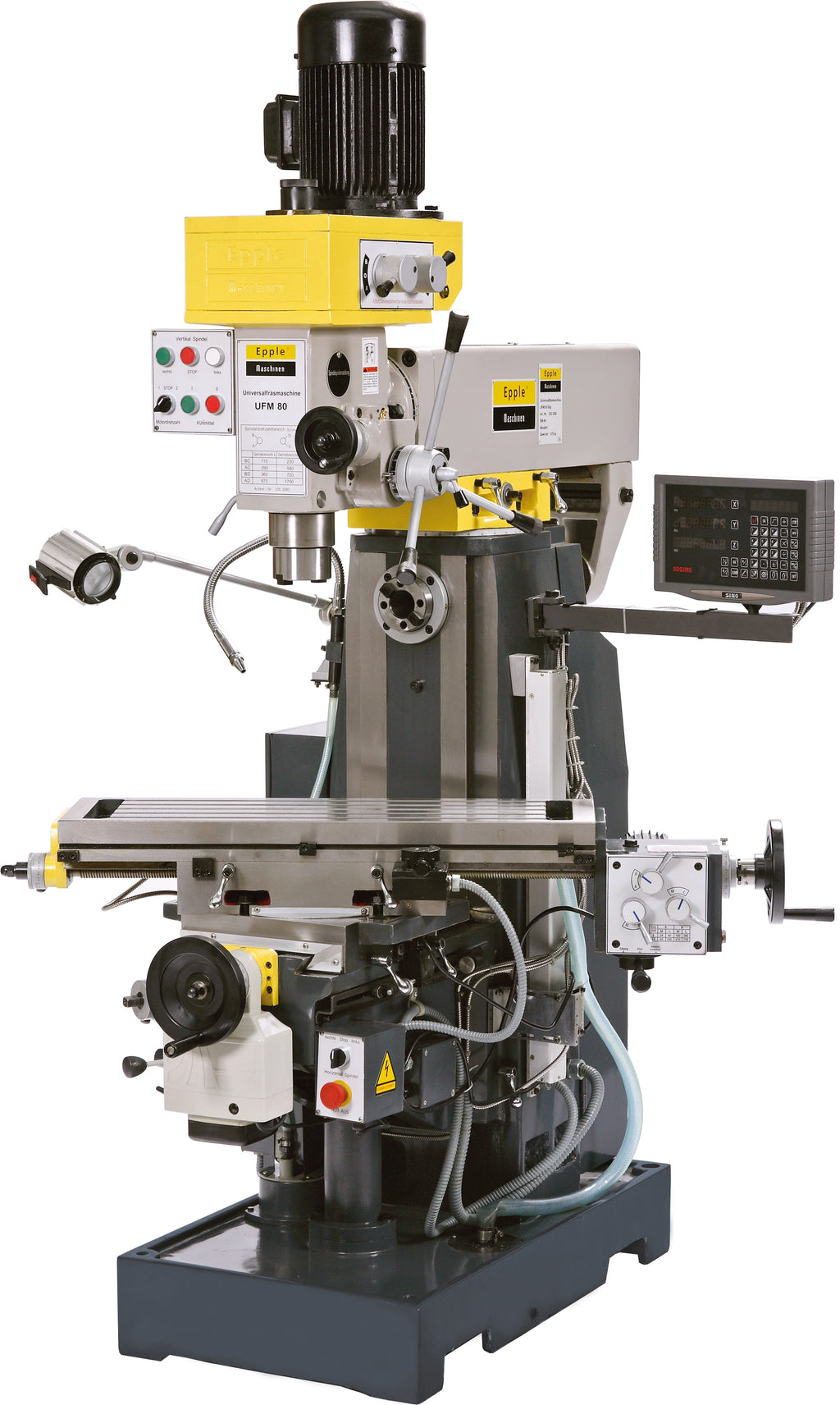

Universalfräsmaschine mit mechanischem Vorschub, Kühlmitteleinrichtung und Digitaleinrichtung
Universalfräsmaschine mit Horizontal- und Vertikalspindel, Tischvorschub in X- und Y-Achse, sowie 3-Achsen-Digitaleinrichtung, Kühlmitteleinrichtung und LED-Arbeitsleuchte. Massive Schwalbenschwanzführung des Getriebekopfes, sowie Schwalbenschwanzführung in allen drei Achsen, handgeschabt, für Genauigkeit, Langlebigkeit und Stabilität, massive Graugussausführung.
- Zahnradgetriebe im Ölbad laufend
- Hohlspindel um Werkzeug über Anzugsstange M16 festzuspannen
- Pinolenzustellung zum Fräsen über Handrad
- 8 Geschwindigkeiten (2-Stufenmotor, dadurch 2x4 Getriebestufen)
- Mechanische Pinolenzustellung zum Bohren über Pinolenhebel
- Kupplung zum Umschalten von Hand-Grobvorschub in Hand-Feinvorschub
- Sicherheitseinrichtung mit Not-Aus-Schalter
- Kreuztisch mittels Kurbel höhenverstellbar
- Massiver, exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit nachstellbaren Keilleisten
- Kreuztisch um 45° nach links und rechts drehbar
- Serienmäßig mit automatischen Tischvorschüben, X-Achse mit 8 Geschwindigkeiten, Y-Achse stufenlos mit Schnellgang
- Kühlmitteleinrichtung
- LED-Arbeitsleuchte
- Bohr-Fräskopf ±90° neigbar
Technische Daten
| Bohrleistung in Guss |
50 mm |
| Bohrleistung in Stahl |
35 mm |
| Pinolenhub |
max. 32 mm |
| Gewindeschneiden |
bis M 16 |
| Ausladung |
170 - 690 mm |
| max. Abstand Spindel - Tisch |
300 mm |
| Spindelkopf Schwenkbereich |
90° |
| Spindelaufnahme |
ISO 40 - DIN 2080 M14 |
| Motor |
2 - stufig |
| Spindeldrehzahlbereich |
8 Geschwindigkeiten |
| Drehzahlbereich Vertikalspindel |
115 - 1.750 min-1
|
| Drehzahlbereich Horizontalspindel |
60 - 1.350 min-1
|
| Höhenverstellung Fräskopf |
300 mm |
| Tischvorschubgeschwindigkeiten X-Achse |
automatisch mit 8 Getriebestufen + Schnellgang (24 - 720 mm/min) |
| Tischvorschubgeschwindigkeiten Y-Achse |
elektischer Vorschub - stufenlos + Schnellgang |
|
Geschwindigkeitsbereich Tischvorschub
|
24 - 720 mm/min |
| Tischgröße |
800 x 240 mm |
| Verfahrweg |
längs (X): 350 mm, quer (Y): 140 mm, vertikal (Z): 360 mm |
| T-Nutengröße (Tisch) |
14 mm |
| T-Nutenanzahl (Tisch) |
5 |
| Motorleistung |
400 V / 850 Watt / 1,5 kW |
| Abmessungen (L x T x H) |
1.200 x 1.120 x 2.060 mm |
| Gewicht |
970 kg |
| EAN |
4260364290318 |
