Beschreibung
Triplex-3-Fach-Parkhebebühne
Aus 1 mach 3. Auf der Fläche von nur einem Stellplatz parken 3 Autos übereinander!

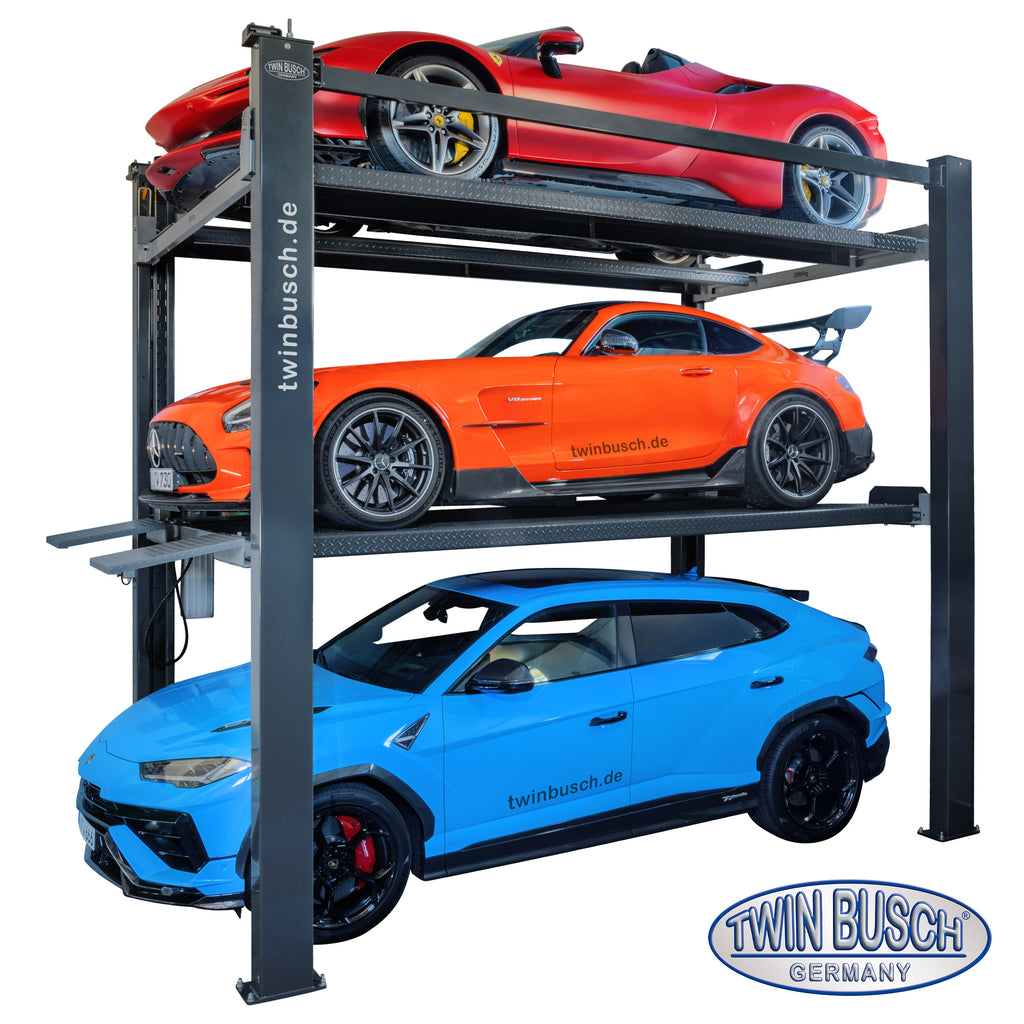

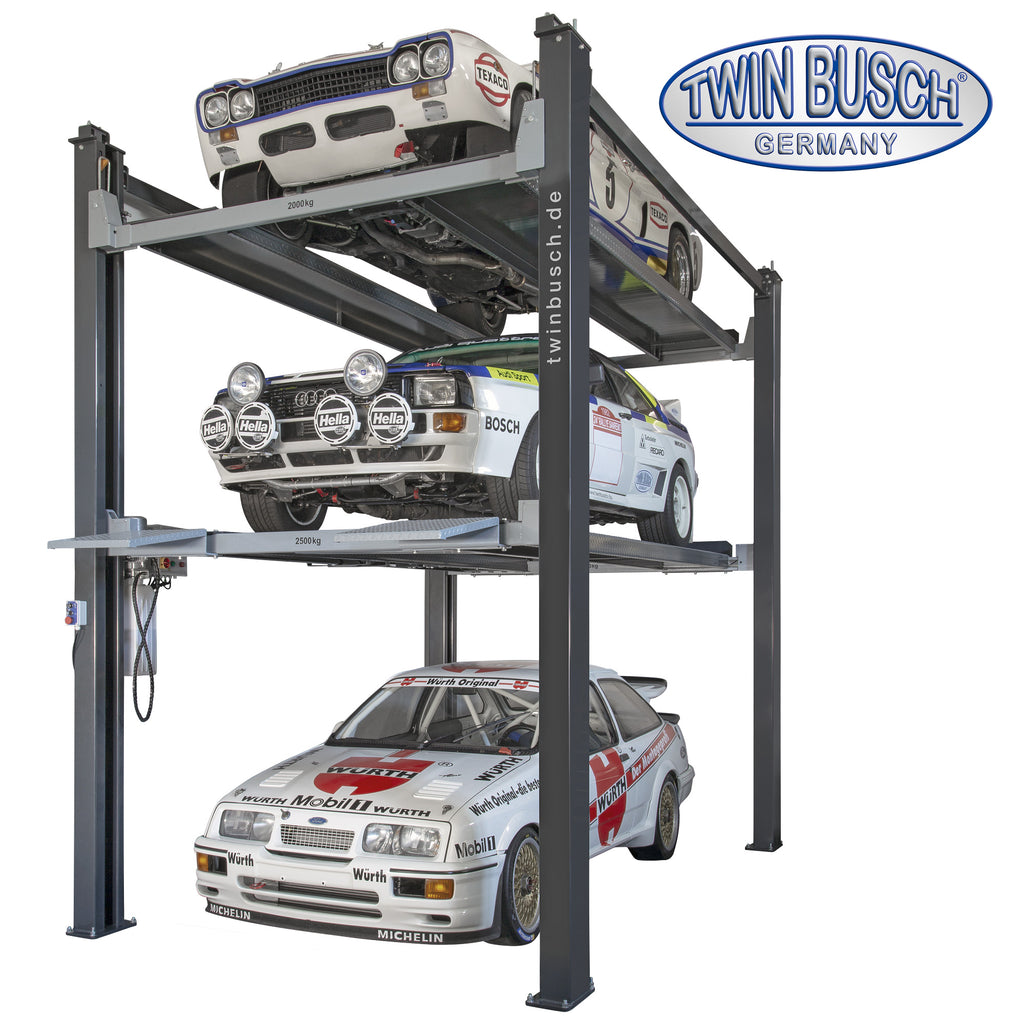

Die Triplex-3-Fach-Parkhebebühne TW445P-H3 wandelt einen konventionellen Stellplatz in 3 Stellplätze übereinander um.
Eine einfache und kompakte Lösung überall dort, wo nachträglich auf engem Raum mehr Stellplätze geschaffen werden sollen.
Das Parksystem TW445P-H3 verfügt über zwei Plattformen für abhängiges Parken. Beparkt wird zuerst die obere, anschließend die darunterliegende Plattform und darauf folgend (sofern beide Plattformen angehoben sind) parkt das dritte Auto auf der Bodenfläche. Es handelt sich um eine Einzelanlage für drei dafür geeignete Fahrzeuge.
Durch die Bauart der 4 Säulen ist eine relativ geringe Bodenanforderung erforderlich und gleichzeitig wird nur die entsprechende Stellfläche des kompakten Gesamtsystems benötigt, daher ideal bei engen Platzverhältnissen.
Die nach vorne ausgerichtete, mit einem Schlüsselschalter versehene Steuereinheit sorgt für ein komfortables Heben und Senken der Parkplattformen.

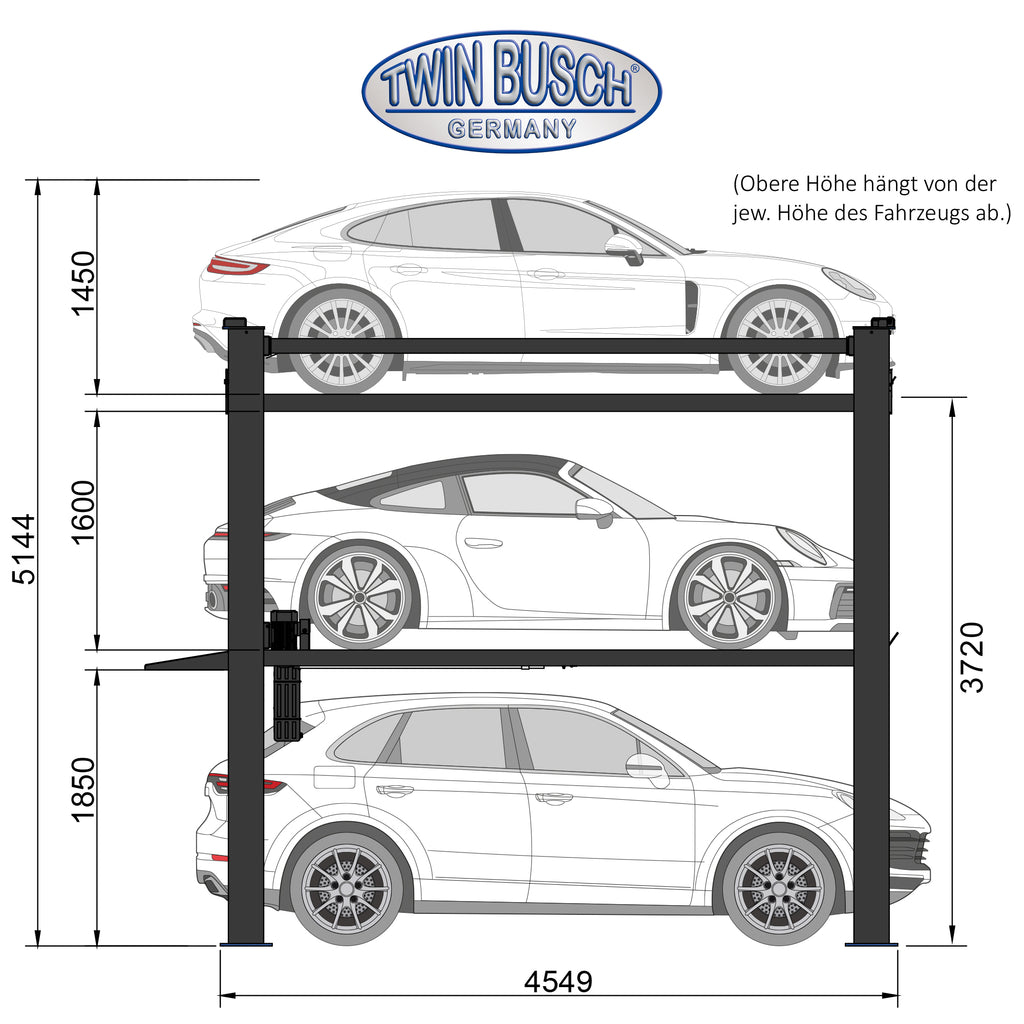

Mit einer großen Unterfahrhöhe von 1850 mm auf dem Stellplatz Nr.1 auf dem Boden ist der erste Stellplatz auch für große SUV befahrbar. Die 2. Etage ist für Fahrzeuge mit einem Gesamtgewicht von bis zu 2500 kg und einer Höhe von 1650 mm geeignet, auf der 3. Etage sind Fahrzeuge bis 2000 kg zugelassen, die Höhe des Fahrzeugs ist abhängig von ihrer Decken- oder Hallenhöhe.

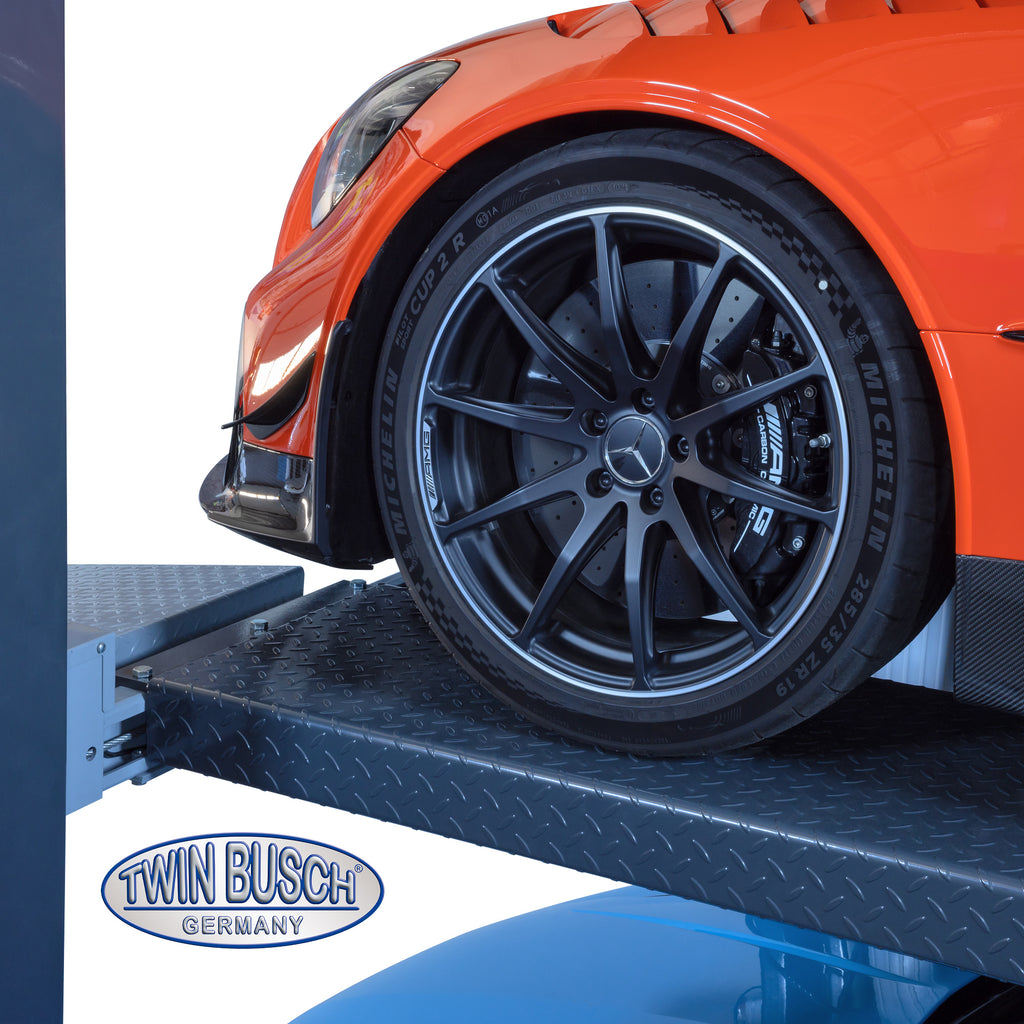

Durch die einzigartige Konstruktion der 2 Plattformen die sich ineinanderlegen, hat die Triplex-3-Fach-Parkhebebühne die flachste Auffahrhöhe gegenüber eines 3-Fach-Parkers auf dem Markt, daher ist sie auch bestens für tiefe Fahrzeuge wie Sportwagen oder Rennfahrzeuge geeignet.
Somit ist es auch möglich das Fahrzeug ohne Motorkraft auf die Plattform zu bewegen, da der Auffahrwinkel sehr niedrig ist und sich das Fahrzeug problemlos darauf schieben lässt.
Optional erhältlich:
Einlegebleche aus verzinktem Stahlblech, die als Schmutz- und Ölauffang dienen und somit das darunter befindliche Fahrzeug umfassend schützen.
Besonderheiten
- 1A Verarbeitungsqualität mit CE-Zertifikat für UVV Abnahme
- Produktion nach ISO 9001
- Hydraulisches Überlastventil
- Ein Hydraulikzylinder unter der Fahrfläche sorgt für ein kraftvolles Heben und Senken
- Mechanische Sicherheitsrasten
- Autom. Entriegelung der Sicherheitsrasten
- Schlaffseil und Seilbruchsicherung

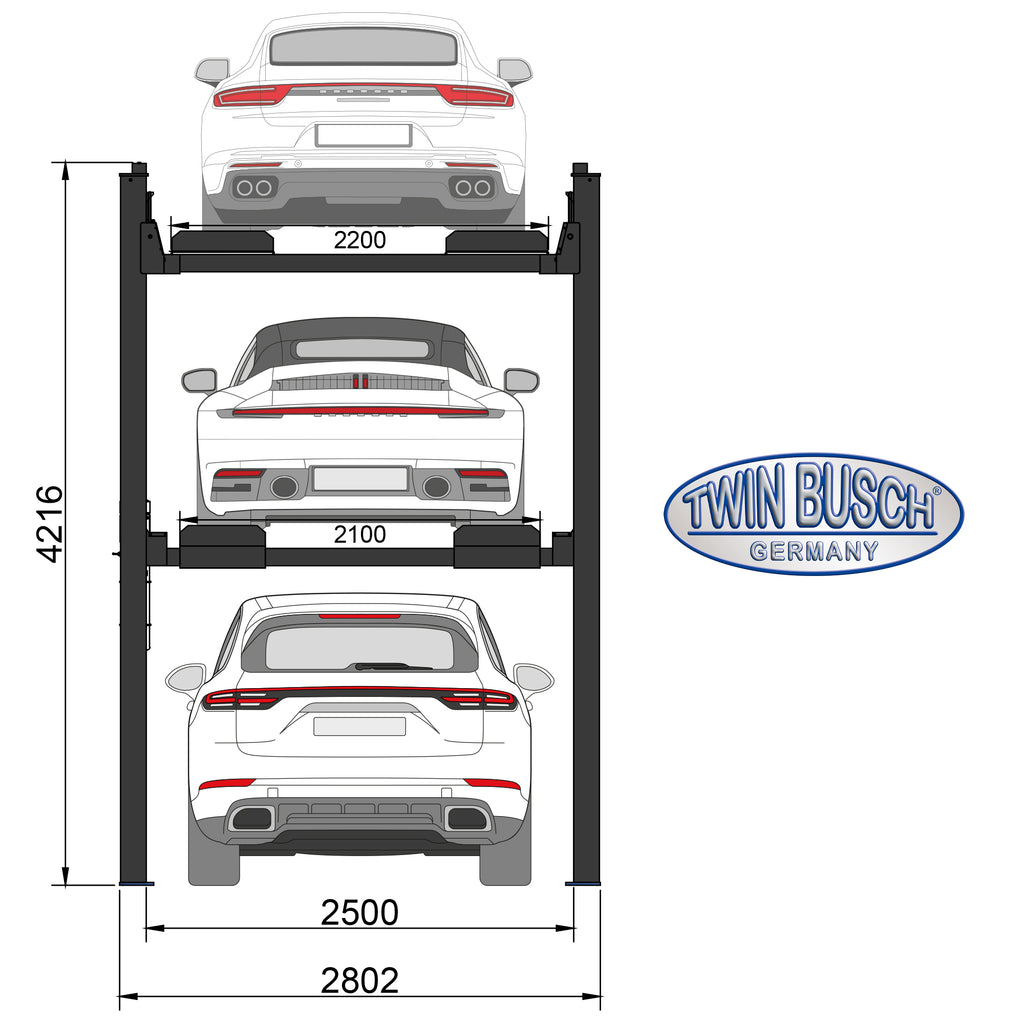

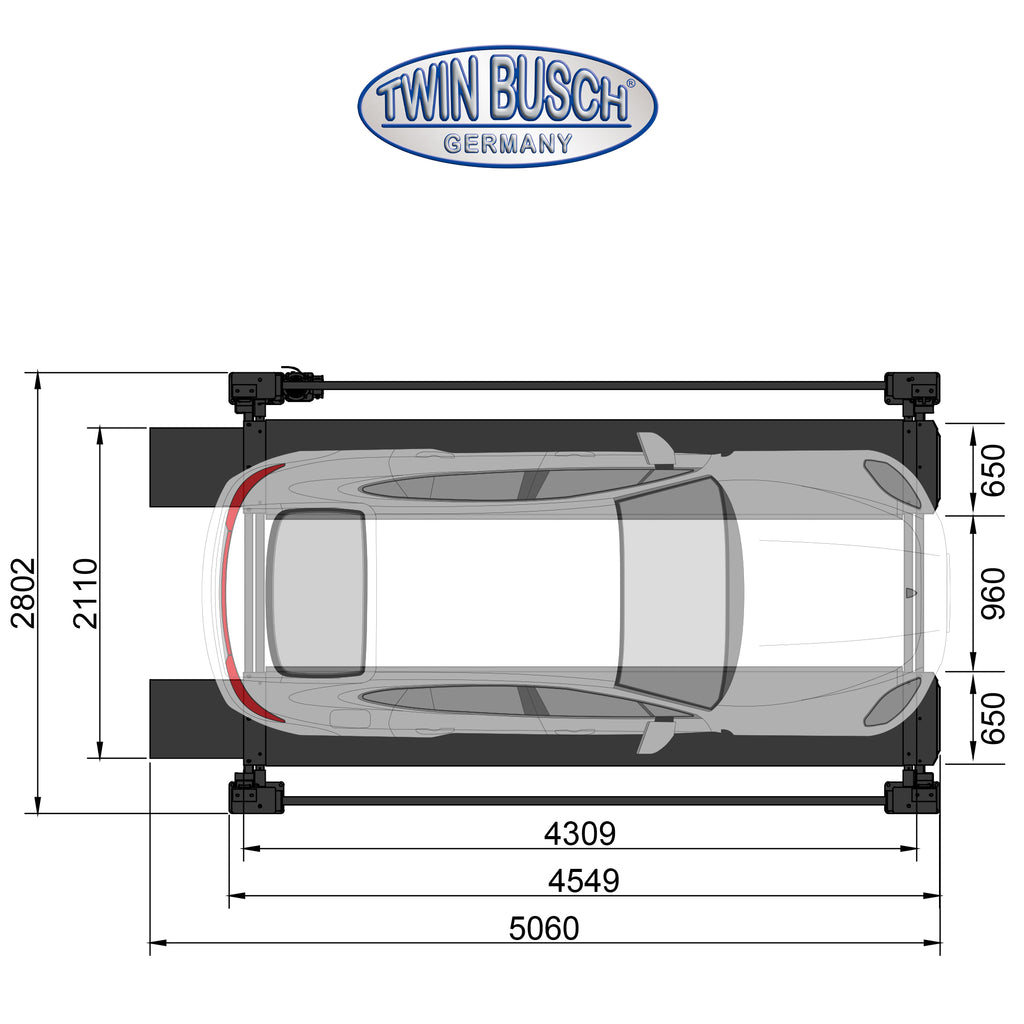

- Maximale Fahrbahnbreite (für das obenstehende Fahrzeug): Stellplatz 2: 2100 mm / Stellplatz 3: 2230 mm
- Maximale Durchfahrbreite für das am Boden parkende Fahrzeug: 2500 mm
- Maximale Spurbreite für das auf der Hebebühne stehende Fahrzeug: Stellplatz 2 und 3: 2230 mm
- Innenmaße der Säulen: 2500 mm
- Max. Unterfahrhöhe (ohne Sicherheitsabstand): 1850 mm
Technische Daten
Stellplatz 2: 2500 kg,
Stellplatz 3: 2000 kg
bis Stellplatz 3: 3720 mm
Stellplatz 3: 2220 mm
bis Stellplatz 3: 55 sek.*
von Stellplatz 2 bis Boden: 17 sek.*
*Abhängig von Fahrzeuggewicht und Einstellung der Hebebühne
TW445P-H3-G - Überblick
Parkfläche
Die Triplex-3-Fach-Parkhebebühne TW445P-H3 wandelt einen konventionellen Stellplatz in 3 Stellplätze übereinander um.
Steuereinheit 1

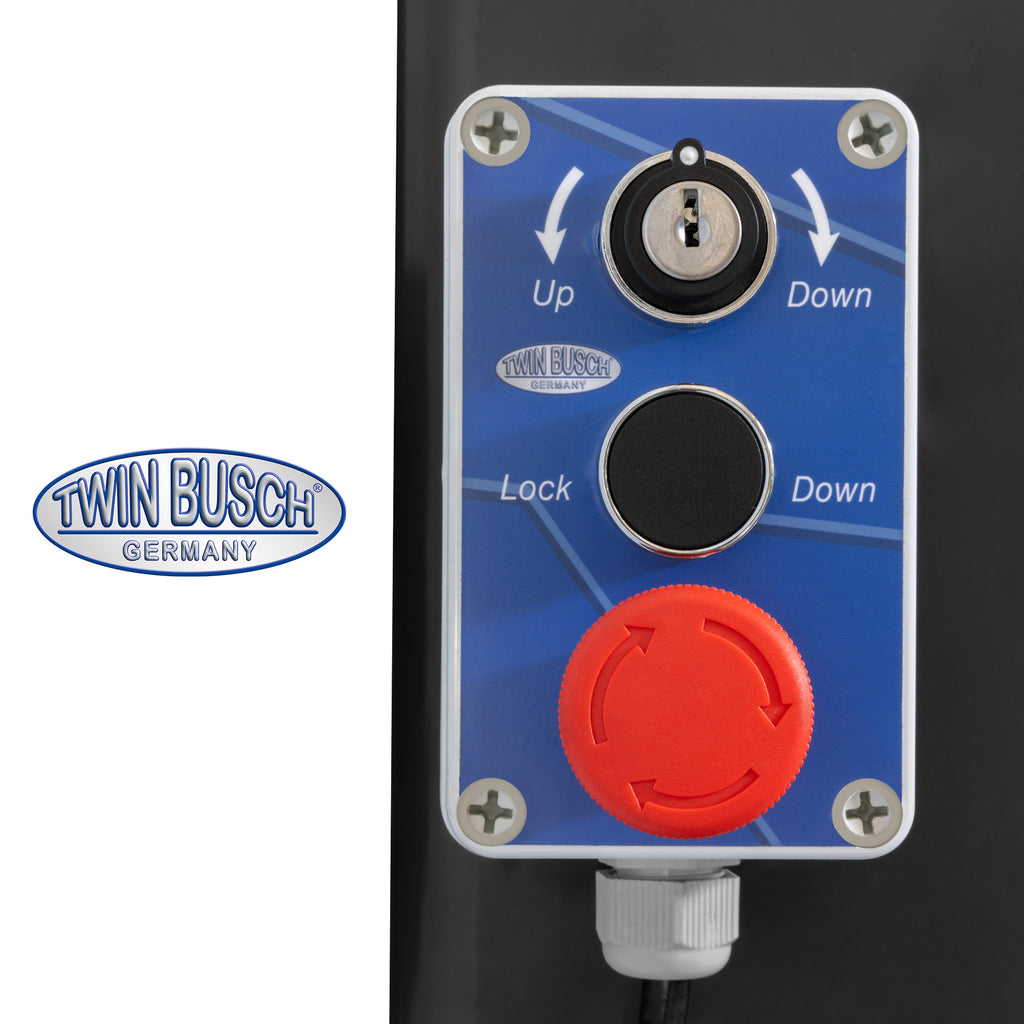

Die nach vorne ausgerichtete Steuereinheit (Schutzart IP 54 und 24 V Steuerspannung) ist mit einem Schlüsselschalter versehen und sorgt für ein komfortables Heben und Senken der Parkplattform.
Steuereinheit 2
Die komfortable Steuereinheit (Schutzart IP 54, 24 V Steuerspannung) ist mit einem Endschalter zur Hubhöhenbegrenzung und einer Sicherungsautomatik für sicheres Arbeiten ausgestattet.

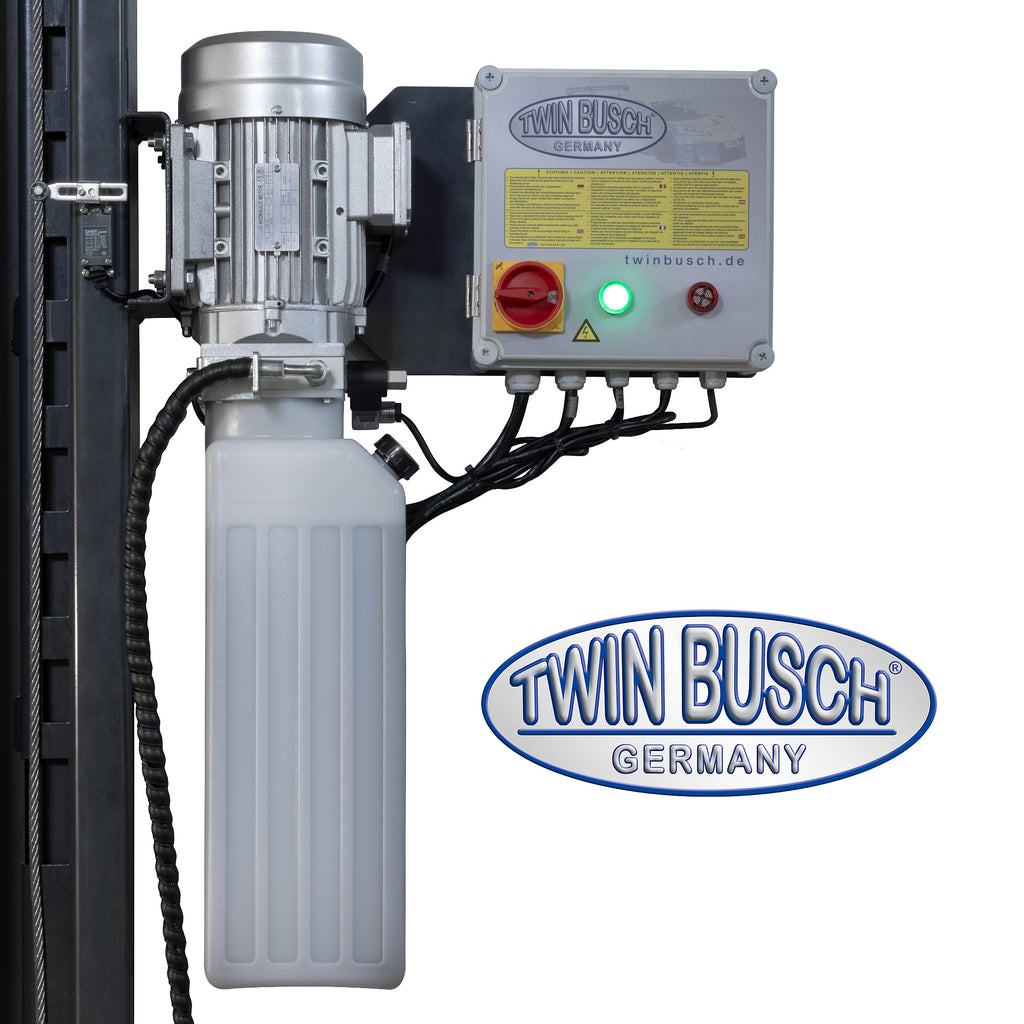

E-Motor
Ein kraftvolles Hydraulikaggregat mit einem E-Motor in Industriequalität sorgen für eine sichere Nutzung der Hebebühne.
Entriegelung
Automatische Entriegelung der Sicherheitsrasten mittels Sicherheitsentriegelung.

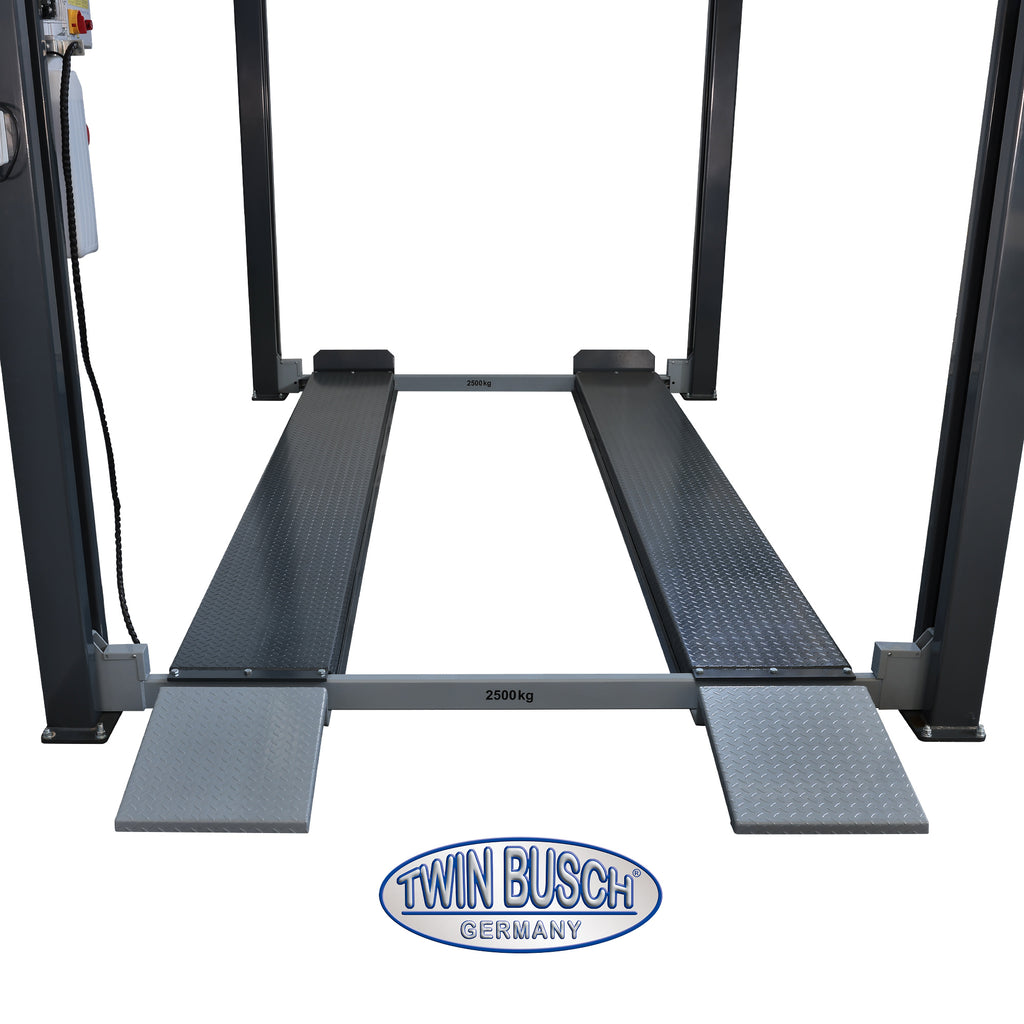

Auffahrrampen

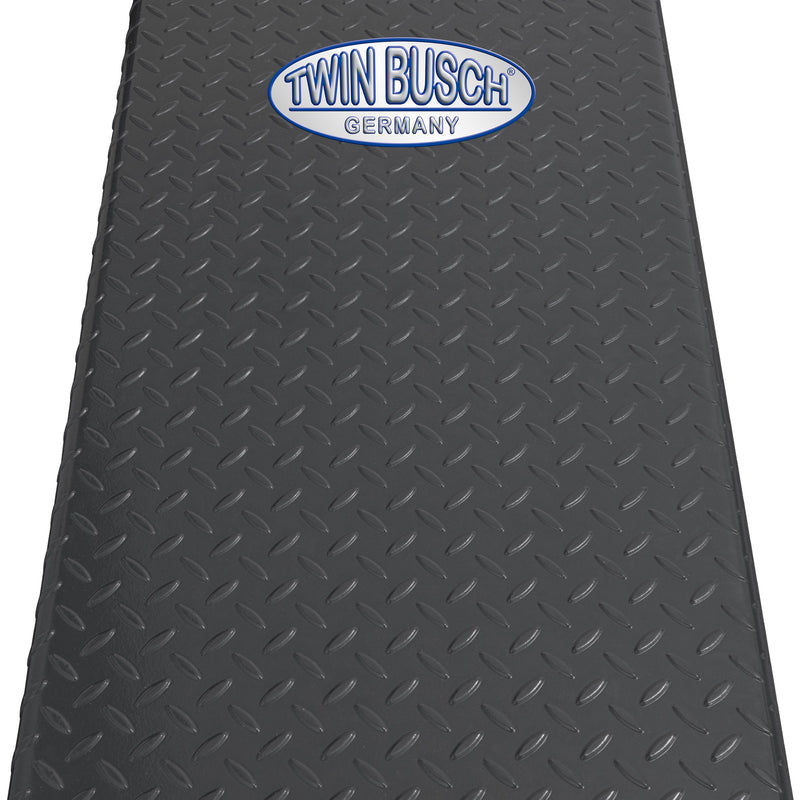

Flexible, breite und flache Auffahrrampen ermöglichen ein müheloses Auffahren auf die Hebebühne. Daher ist sie bestens für tiefe Fahrzeuge wie Sportwagen oder Rennfahrzeuge geeignet.

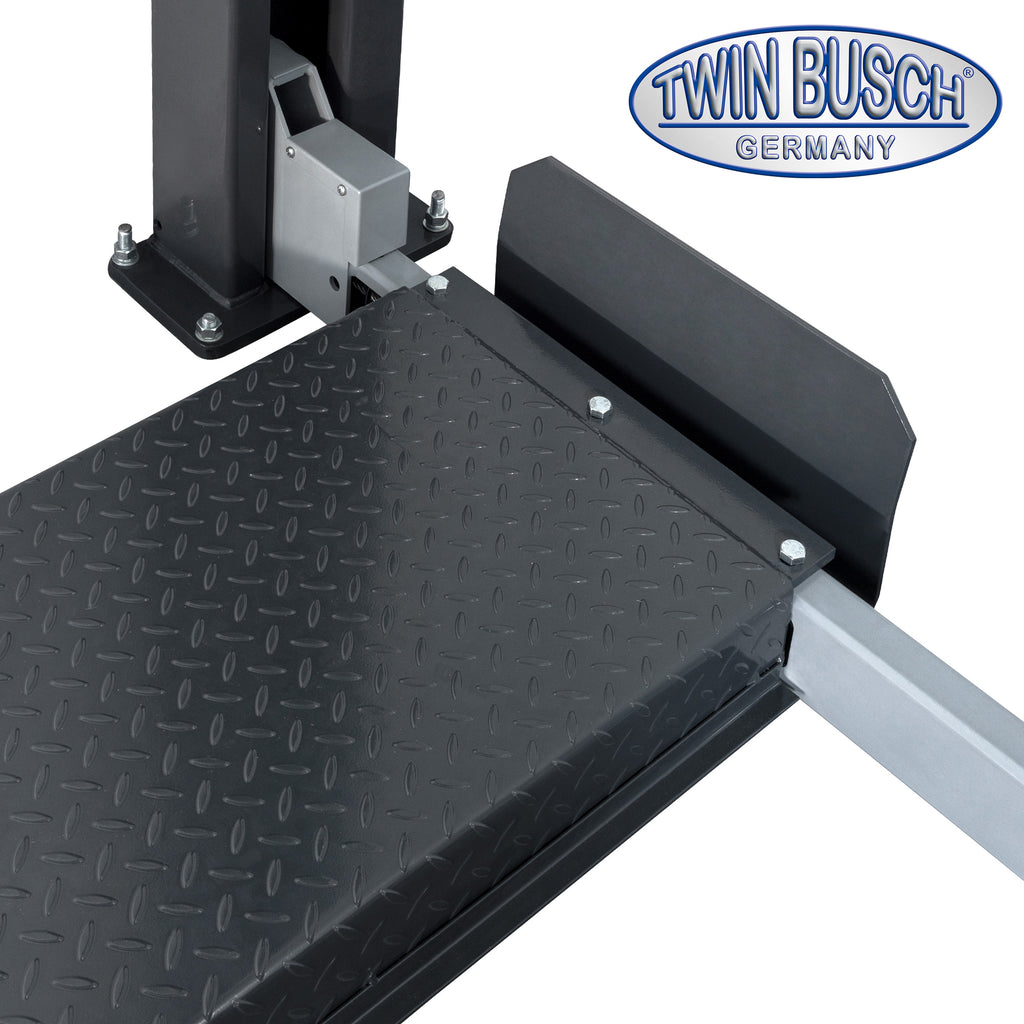

Abrollsicherung
Fahrzeug-Abrollsicherungen verhindern das Runterrollen des Fahrzeugs und gewährleisten so zusätzliche Sicherheit.
Lieferumfang
- Hebebühne inkl. Motoreinheit
- Prüfbuch und CE-Zertifikat für UVV Abnahme
- 16 x Schwerlastanker M16 (16 mm Bohrer wird benötigt)
- 2 Auffahrrampen | Abrollschutz
- Deutsche Bedienungsanleitung und Aufbauanleitung
- Öl nicht inklusive - kann optional bestellt werden (Füllmenge-12L)
- Fahrzeuge nicht im Lieferumfang enthalten
