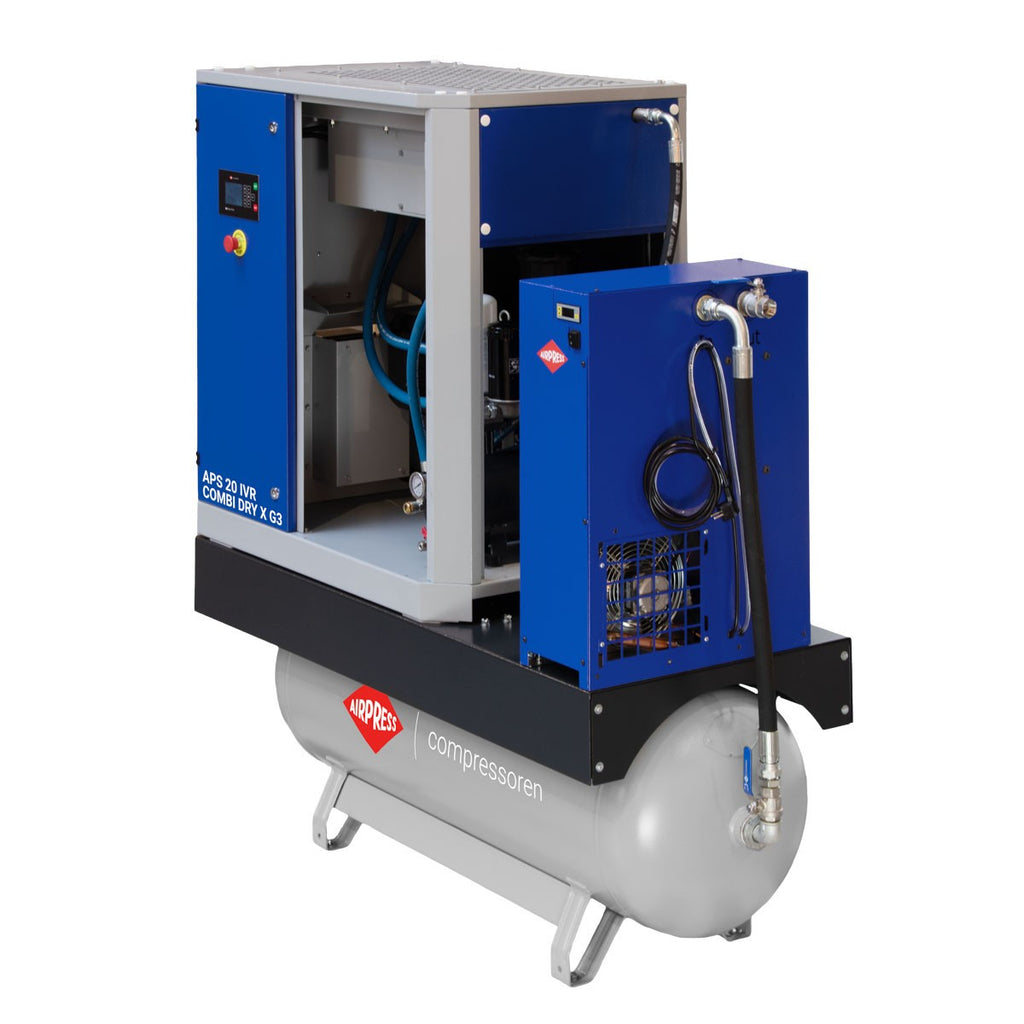

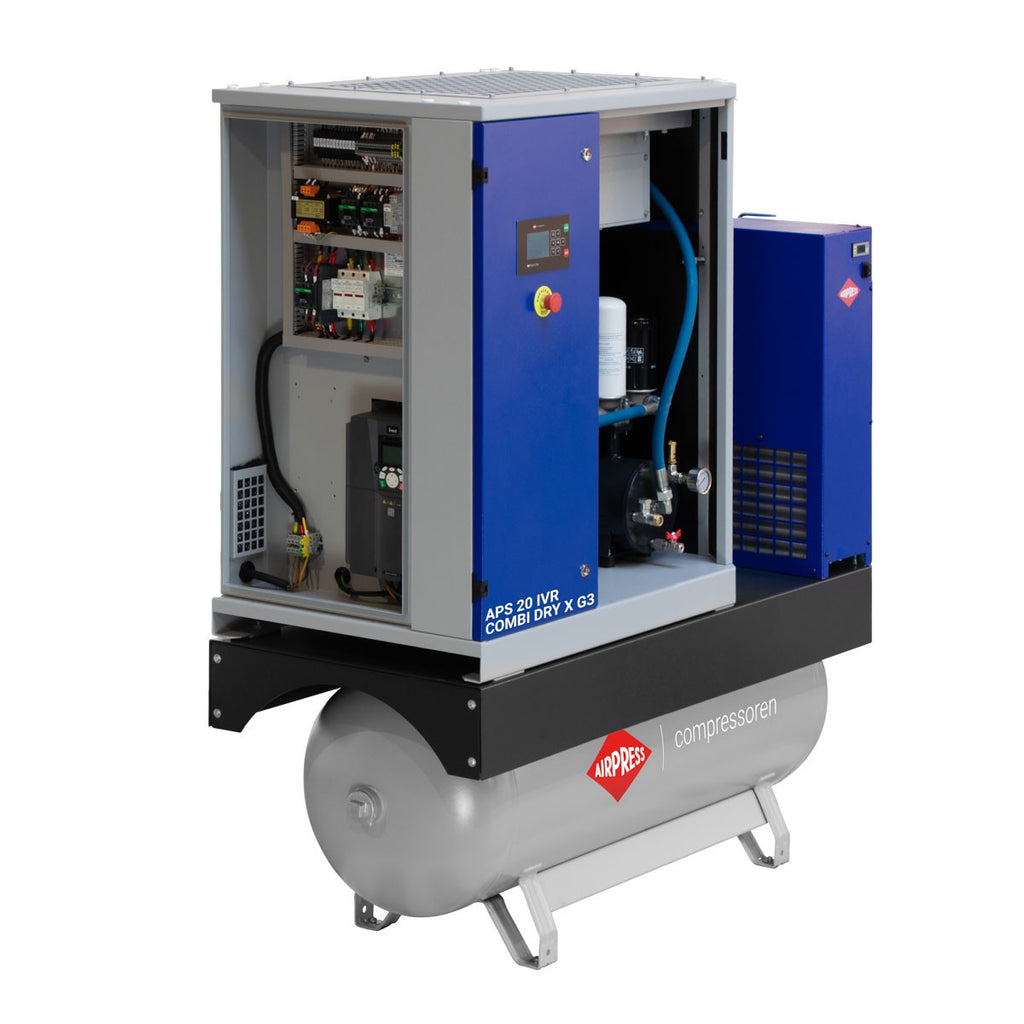

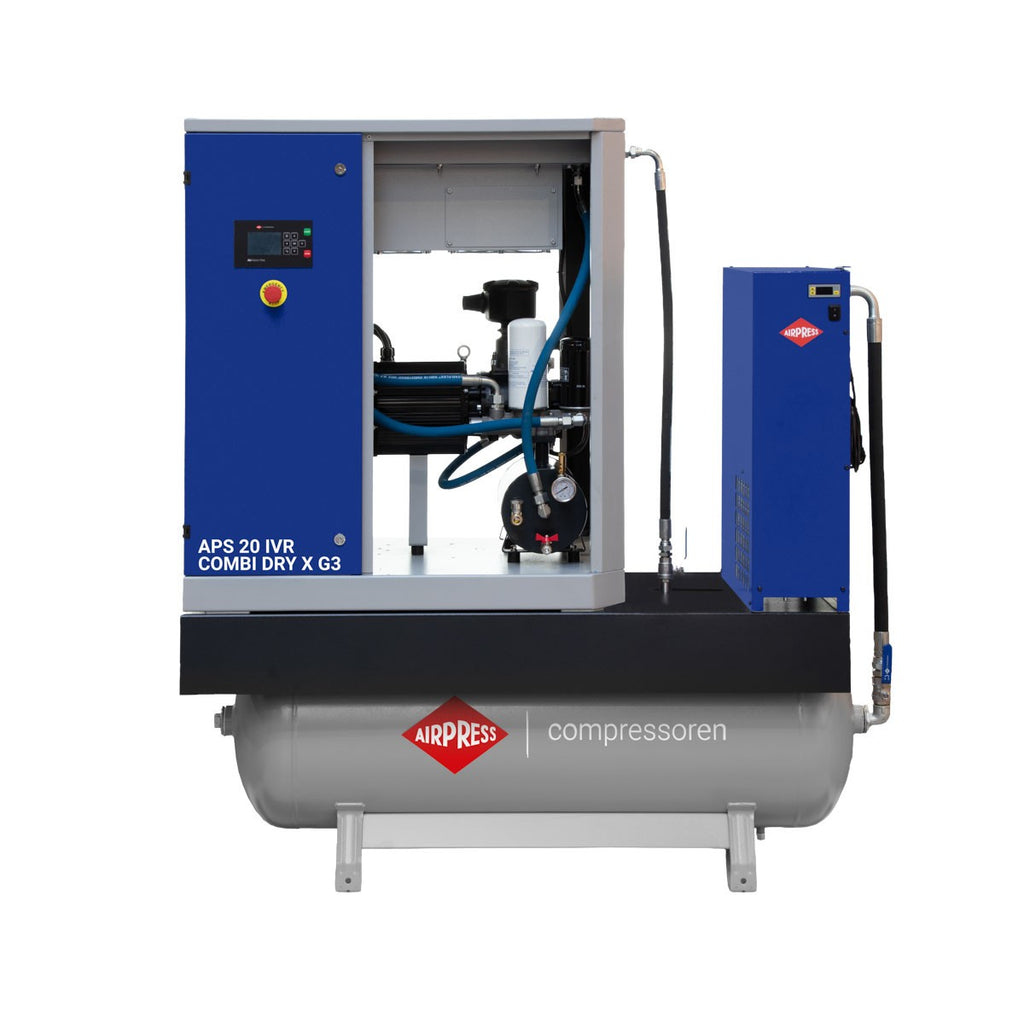

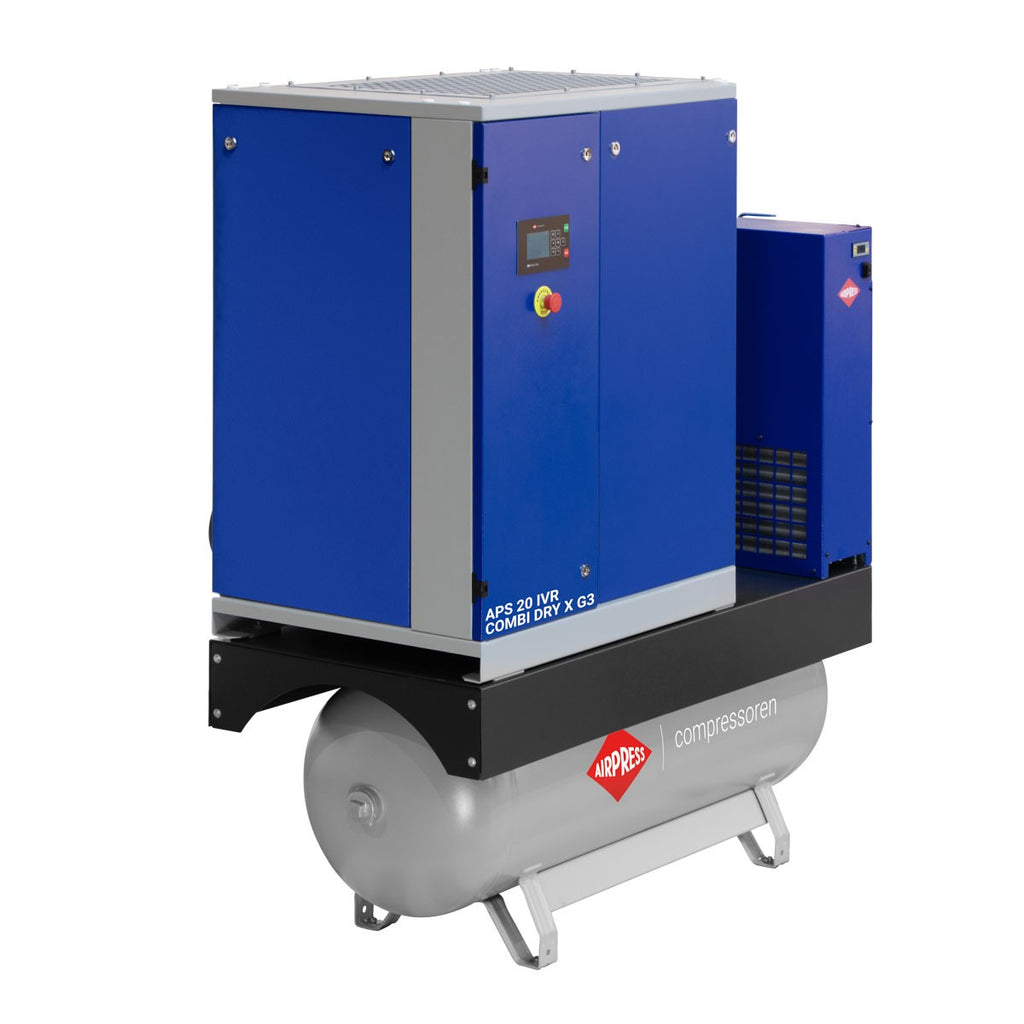

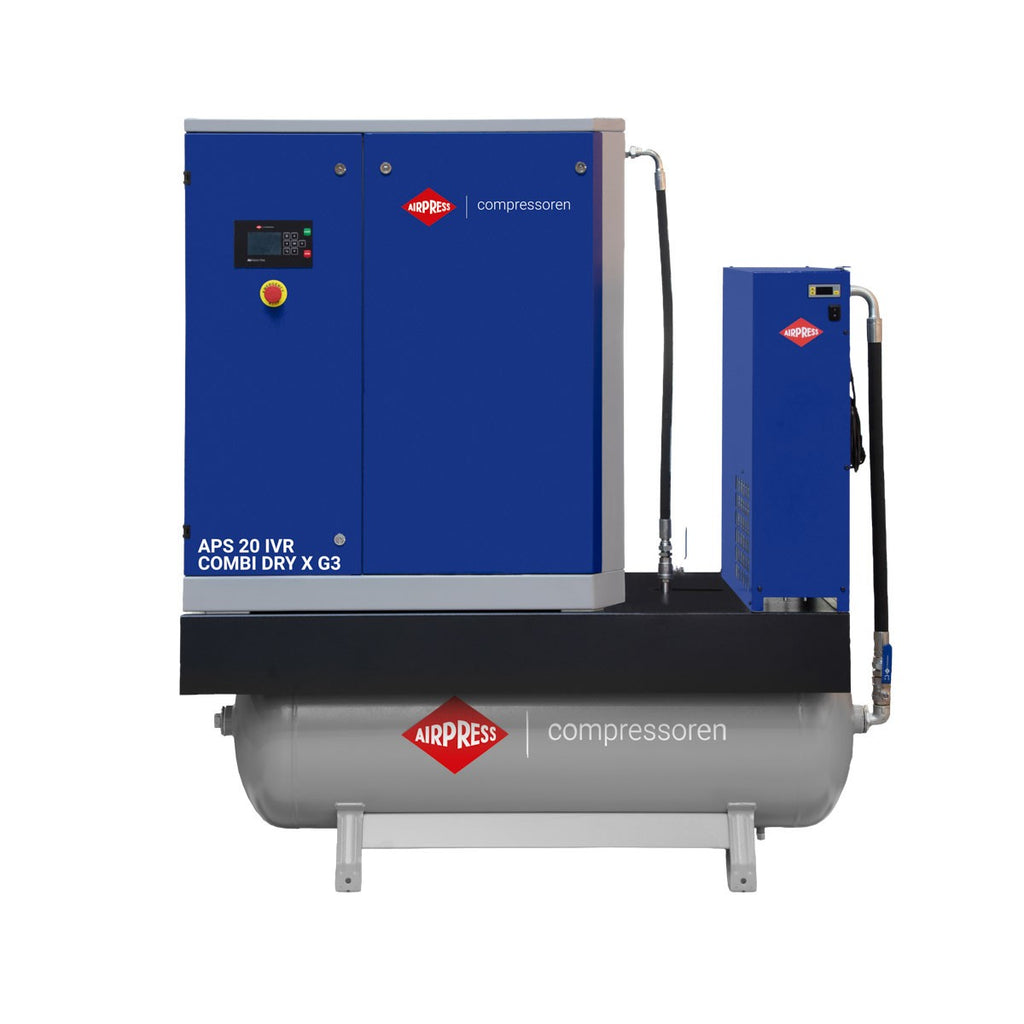

APS 20 IVR Combi Dry X G3 – variabler Drehzahl-Schraubenkompressor mit Öleinspritzung
Der APS 20 IVR Combi Dry X G3 mit einem 270l Tank ist ein variabler Drehzahl-Schraubenkompressor, der für hohe Effizienz und niedrigen Energieverbrauch konzipiert ist. Er ist ausgestattet mit einem europäischen Schraubenblock, einem IE5 Ultra Premium-Motor, einem Inverter der nächsten Generation und einem AirVision One Controller. Diese Kombination sorgt dafür, dass das Gerät stabil, energieeffizient arbeitet und eine bequeme Steuerung des gesamten Druckluftproduktionsprozesses ermöglicht. Eine ideale Lösung für den täglichen Betrieb unter anspruchsvollen Industriebedingungen.
Vorteile der APS X G3-Serie Schraubenkompressoren
- Der Kompressor ist mit einem hocheffizienten Schraubenmodul der nächsten Generation ausgestattet, das in Europa entwickelt und hergestellt wurde und einen höheren Durchfluss bei geringerem Energieverbrauch garantiert.

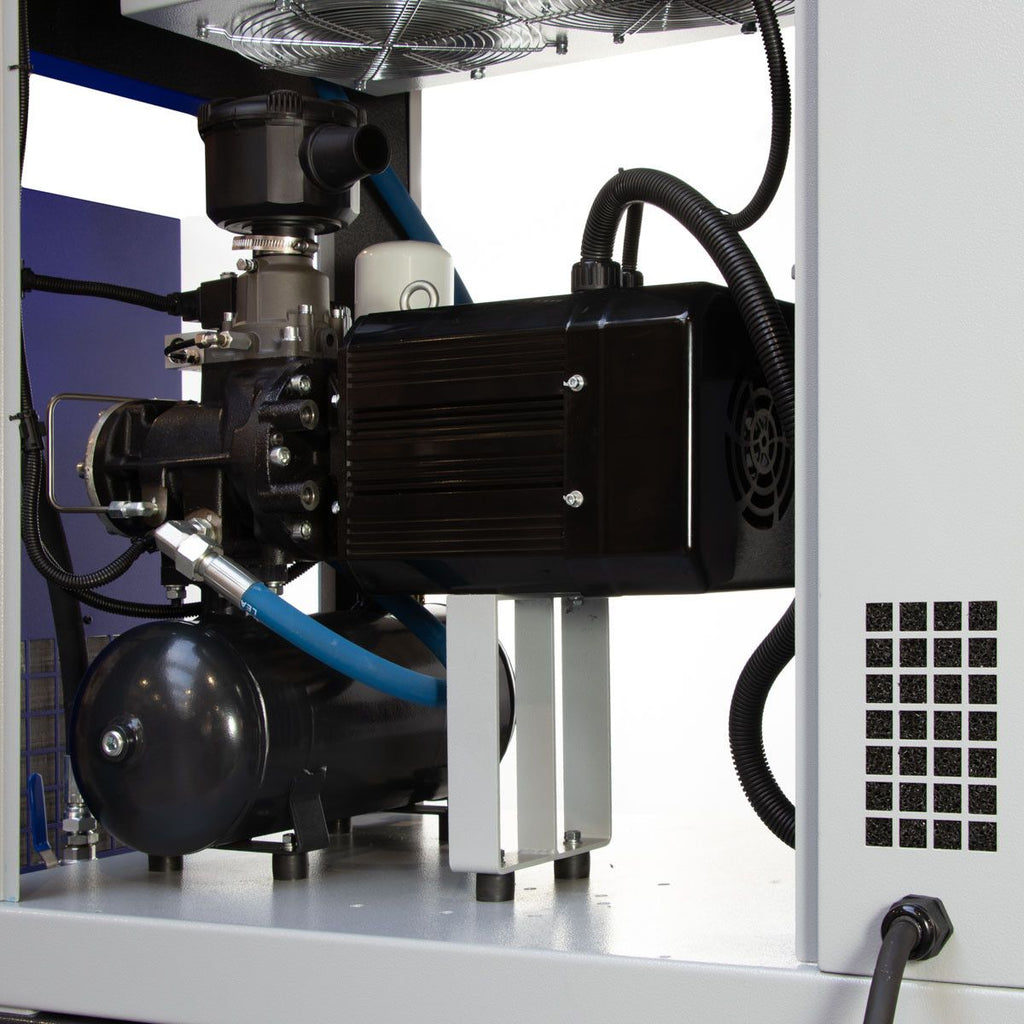

- Das Schraubenmodul ist direkt mit dem Motor verbunden (1:1 Direktantrieb), wodurch Getriebe überflüssig werden. Dies reduziert Energieverluste und erhöht die Effizienz des Kompressors erheblich.
- Der Kompressor ist mit einem europäischen AirVision One Controller ausgestattet, der den Betrieb des Geräts in Echtzeit überwacht. Er ermöglicht prädiktive Diagnosen, minimiert das Risiko von Ausfallzeiten und vereinfacht die Wartung erheblich.

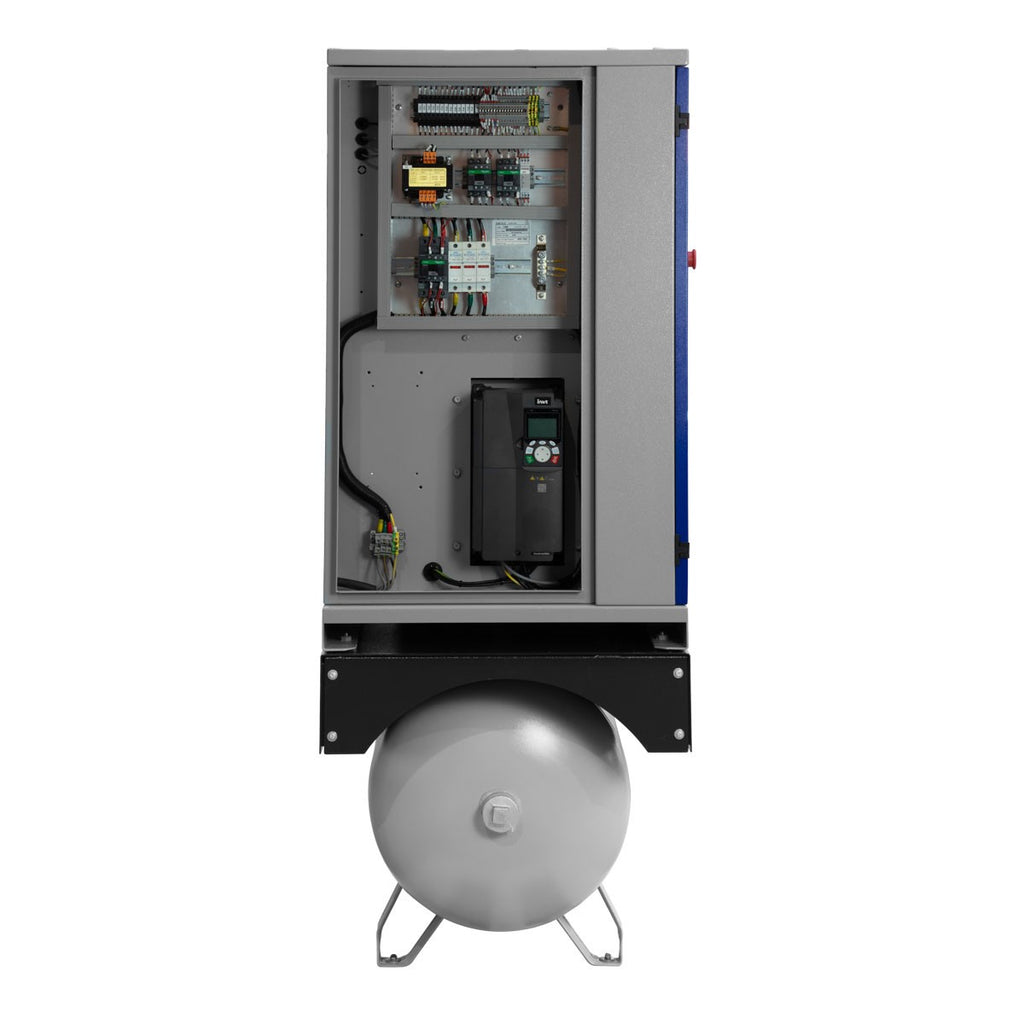

- Der Anschluss des Schraubenblocks an den Inverter erlaubt eine große Bandbreite an variabler Drehzahlregelung (IVR), sodass der Kompressor bei geringerem Druckluftbedarf mit niedrigeren Drehzahlen arbeiten kann. Dies führt zu einem geringeren Energieverbrauch und verringert den mechanischen Verschleiß durch weniger Motorstarts.
-
Die Gesamtkosten (TCO) sind optimiert und beinhalten: Anschaffungskosten, Energieverbrauch, Verbrauchsmaterialien und Wartung sowie Kosten für Ausfallzeiten. In der Praxis bedeutet dies weniger Ausfallzeiten, längere Wartungsintervalle und stabile Leistung.
-
Die IVR-Drehzahlregelungstechnologie garantiert einen sanften Start, der Stress reduziert, die Lebensdauer verlängert und signifikante Energieeinsparungen bei schwankendem Luftbedarf gewährleistet.
- Statt separate Modelle für 8 bar und 10 bar anzubieten, ist diese Serie standardmäßig auf 10 bar konfiguriert, mit der Möglichkeit, im Controller direkt auf 8 bar umzuschalten. Dies bietet eine größere Flexibilität zur Anpassung an Installationen und verbessert die Betriebseffizienz.
Vergleich der Energieeffizienz der APS X G3 Schraubenkompressor-Serie
Bei einer jährlichen Nachfrage von 100.000 m³ Druckluft und einem Arbeitsdruck von 8 bar:
| Modell |
Leistung
(kW) |
m³/min bei
FAD @ 8 bar |
m³/h bei
FAD @ 8 bar |
Energieverbrauch
(kWh/h) |
m³ / 1 kWh |
kWh / 1000 m³ |
m³
bei 2000 U/min |
Erforderliche U/min
für 100,000 m³ |
Erforderliche kWh
für 100,000 m³ |
kWh Einsparungen
vs APS 10 X FS |
Einsparungen %
vs APS 10 X FS |
| APS 10 X FS |
7.5 |
0.92 |
55.2 |
7.5 |
7.36 |
135.87 |
110,400 |
1,811.59 |
13,586.96 |
0 |
0 |
| APS 10 IVR X G2 |
7.5 |
1.05 |
63 |
7.5 |
8.40 |
119.05 |
126,000 |
1,587.30 |
11,904.76 |
1,682.19 |
14.13% |
| APS 10 IVR X G3 |
7.5 |
1.277 |
76.62 |
7.5 |
10.216 |
97.89 |
153,240 |
1,305.14 |
9,788.57 |
3,798.39 |
38.80% |
Tatsächliche Energieeinsparungen könnten sogar höher sein, da der obige Vergleich zusätzliche Verluste durch die wiederholten Anlaufströme des Drehzahlfesten Kompressors und den damit verbundenen vorübergehenden Anstieg der entnommenen Leistung aus dem Netz nicht berücksichtigt. Aufgrund des variablen Betriebsprofils der Installation (Anzahl der Starts, Lastschwankungen, variabler Druckluftbedarf) ist es nicht möglich, diese Zahlen genau zu schätzen, was für Lösungen mit variabler Drehzahlregelung (IVR) vorteilhaft ist.
Zusätzliche Vorteile
-
Optimierung des Energieverbrauchs dank des Inverters, der die Motordrehzahl automatisch an die aktuelle Luftnachfrage anpasst. Dies ermöglicht Energieeinsparungen von bis zu 50% und eine Reduktion der Gesamtkosten über den Lebenszyklus des Geräts um 30% über 5 Jahre.
-

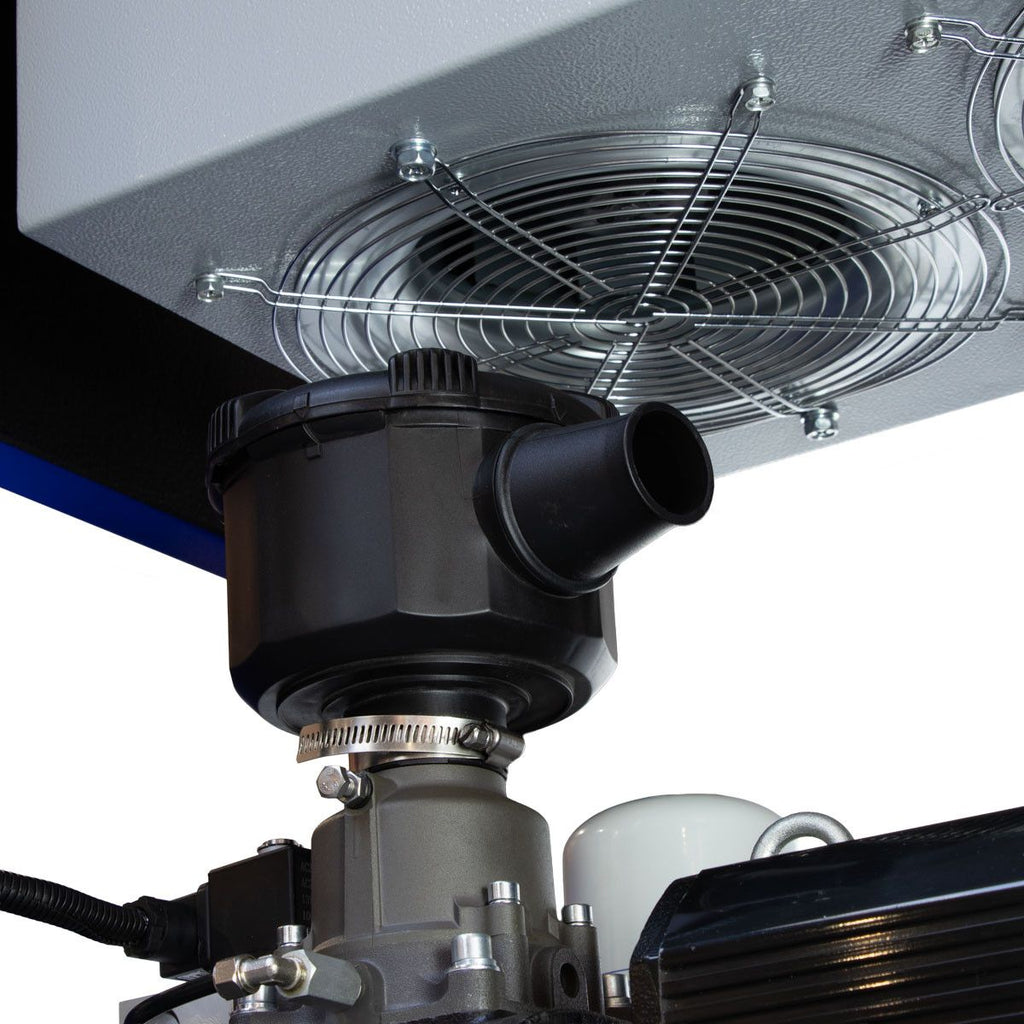

Geräuscharmen Betrieb dank des Radiallüfters, der einen Geräuschpegel von 65 dB(A) erreicht, sodass der Kompressor in der Nähe des Einsatzortes installiert werden kann.
-
Kompakte Bauweise, die eine einfache Installation in engen Räumen ermöglicht.
Was trägt zur hohen Energieeffizienz des Schraubenkompressors bei?
-
Permanenter Synchronmotor mit Permanentmagneten der Energieklasse Ultra Premium IE5.
-
Inverter mit verbesserter Effizienz, der Energieeinsparungen von bis zu 50% im Vergleich zu drehzahlfesten Kompressoren ermöglicht.
-
1:1 Direktantrieb, der Energieverluste im Motor beseitigt.
Empfohlene Anwendungen
Der APS 20 IVR Combi Dry X G3 Kompressor mit einem 270l Tank ist ideal für kleine und mittelständische Industriebetriebe, die eine flexible, effiziente Quelle für Druckluft mit variablem Bedarf benötigen. Er leistet hervorragende Arbeit in Anwendungen, die eine präzise Verwaltung des Energieverbrauchs und eine Leistungsüberwachung erfordern, wie Werkstätten, Produktionslinien oder Lagersysteme.
Da der Kompressor energieeffizient ist, eignet er sich für alle Anwendungen, bei denen Energieeinsparungen von Bedeutung sind.
Konfigurationen
-
Basisversion: ohne Tank und Trockner
-
COMBI-Version: integrierter Tank von 270 L oder 500 L
-

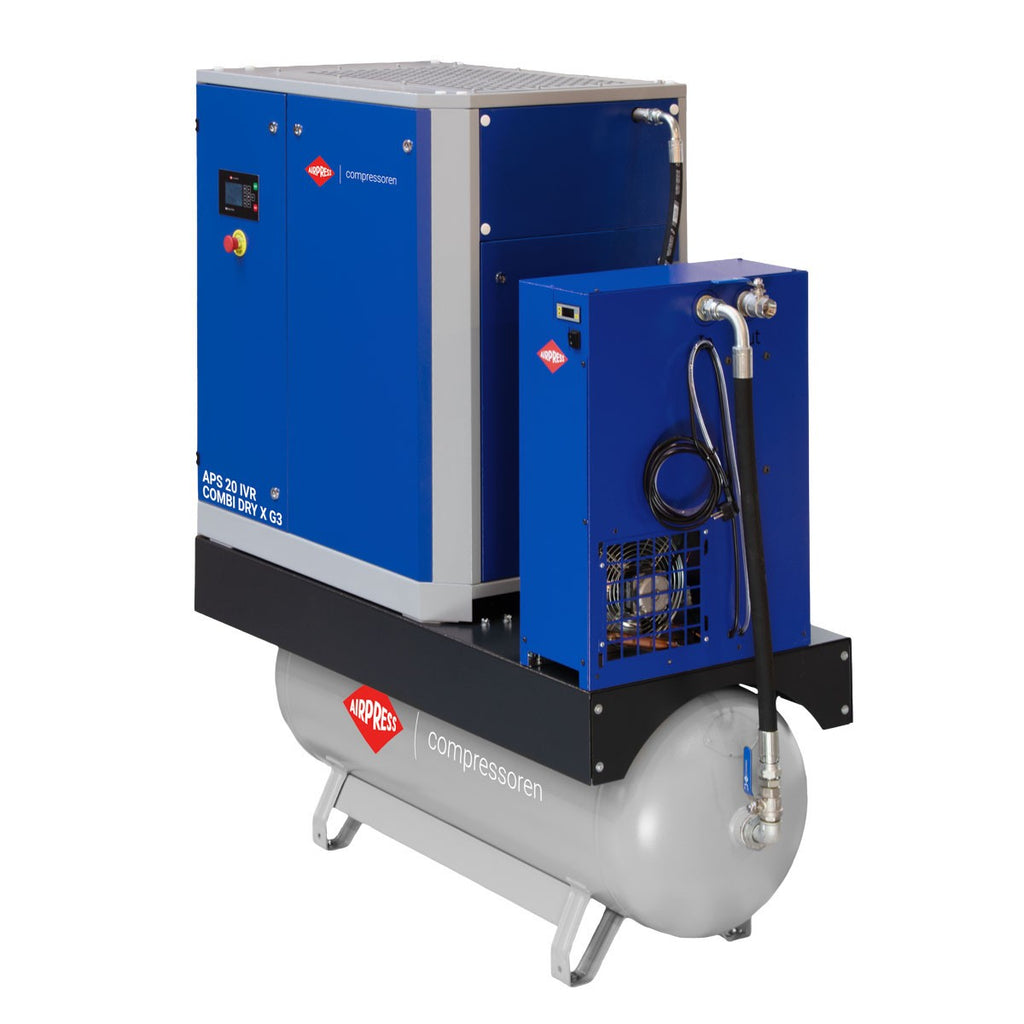

COMBI DRY-Version: integrierter Tank von 270 L oder 500 L und Drucklufttrockner
| EAN |
8712418447354 |
| Hersteller |
Airpress Polska Sp. z o.o. |
| Gewicht (kg) |
390 kg |
| Länge (mm) |
1.645 mm |
| Breite (mm) |
676 mm |
| Höhe (mm) |
1.765 mm |
| Antrieb |
Direkt angetrieben 1:1 |
| Start |
Inverter |
| Motortyp |
Permanentmagnet |
| Motorleistung (PS/kW) |
20 PS / 15.0 kW |
| Motor Effizienzklasse |
IE5 |
| Schraubenblock der Atlas Copco Gruppe |
x15-g3 |
| Anzahl der Stufen |
1 |
| Frequenzregelung (IVR) |
Ja |
| Drehzahl Schraubenblock (RPM) |
1920-3360 |
| Bedienungspanel |
AirVision One |
| Verfügbare Sprachen |
Niederländisch, Polnisch, Deutsch, Französisch, Spanisch, Englisch, Russisch |
| Druckluftbehälter |
Ja |
| Inhalt Druckluftbehälter (l) |
270 |
| Galvanisierter Druckluftbehälter |
Nein |
| Trockner |
Ja |
| Spannung Trockner (V) |
230 |
| Kältemittel |
R513A |
| Kühlluftvolumen (m3/h) |
1.400 m³/h |
| Einschaltdauer pro 10 Minuten (Kompressionszeit/Ruhezeit %) |
100/0 |
| Maximaldruck (bar) |
10 |
| Minimaler Arbeitsdruck (bar) |
6 bar |
| Effektive Luftleistung bei 8 bar (l/min) |
2.420 L/min |
| Effektive Luftleistung bei 10 bar (l/min) |
2.160 L/min |
| Minimale effektive Leistung (L/Min) |
1.100 L/min |
| Minimale effektive Leistung (m3/H) |
66 m³/h |
| Maximale effektive Leistung (L/Min) |
2.420 L/min |
| Maximale effektive Leistung (m3/h) |
145,2 m³/h |
| Lautstärke dB(A) (0 m) |
65 |
| Lautstärke dB(A) (4 m) |
45 |

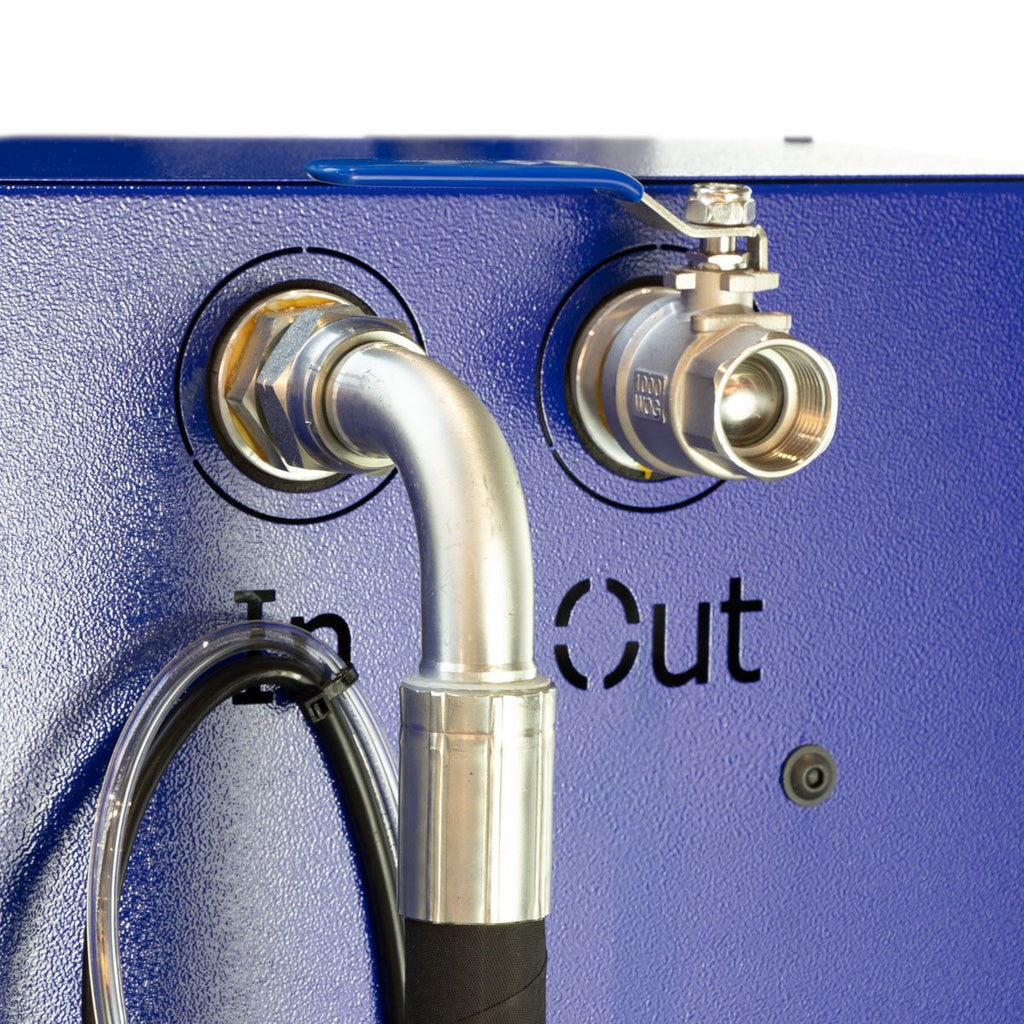

| Wichtigster Luftanschluss (") |
1 |
| Minimale Umgebungstemperatur (°C) |
5 |
| Maximale Umgebungstemperatur (°C) |
45 |
| Ölfrei |
Nein |

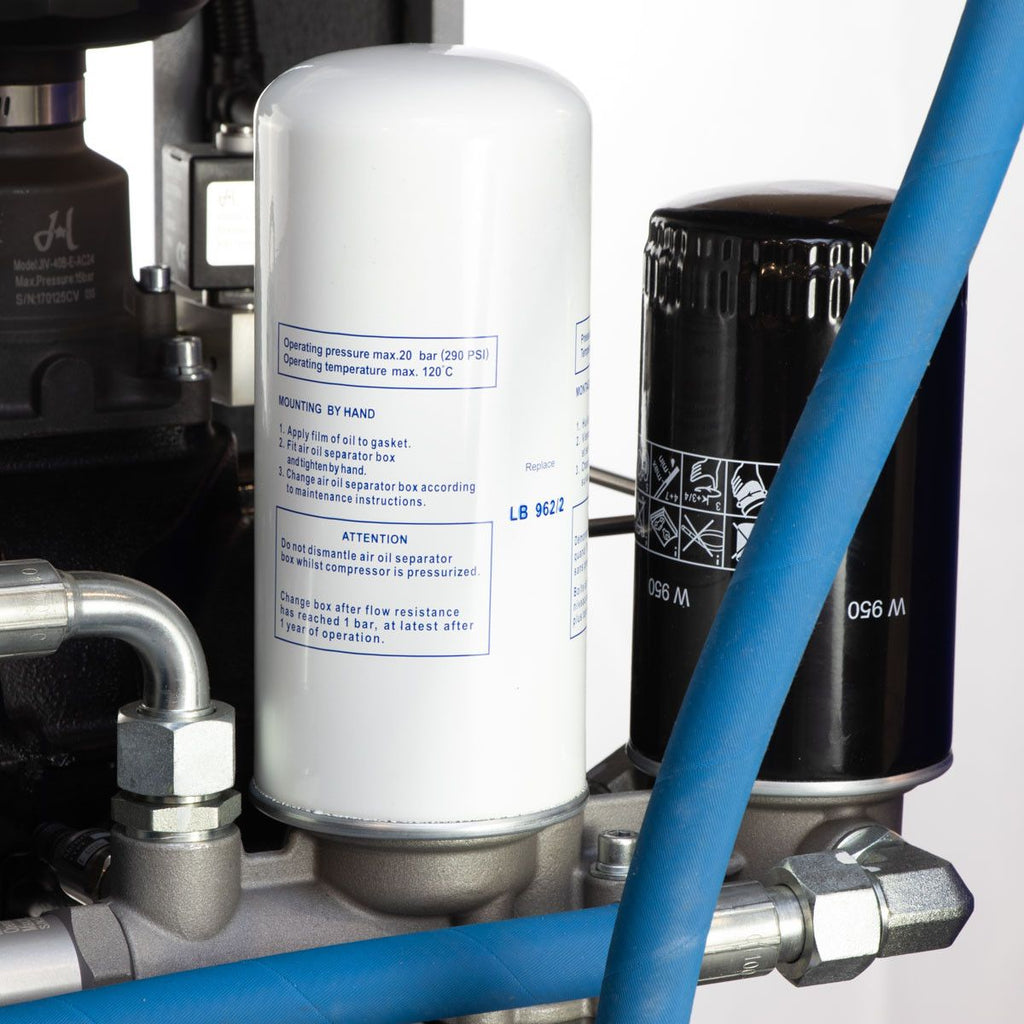

| Ölkapazität (l) |
8.1 |
| Ampere |
29.8 |
| Stromspannung (V) |
400 V / 50 Hz / 3 Ph |
| Stromkabel |
4 x 6 mm2 |
| Start/Stopp-Timer |
Nein |
| Automatische Anpassung der Leerlaufdrehzahl |
Nein |
| Artikelnummer |
369214-IVR-270G3 |
