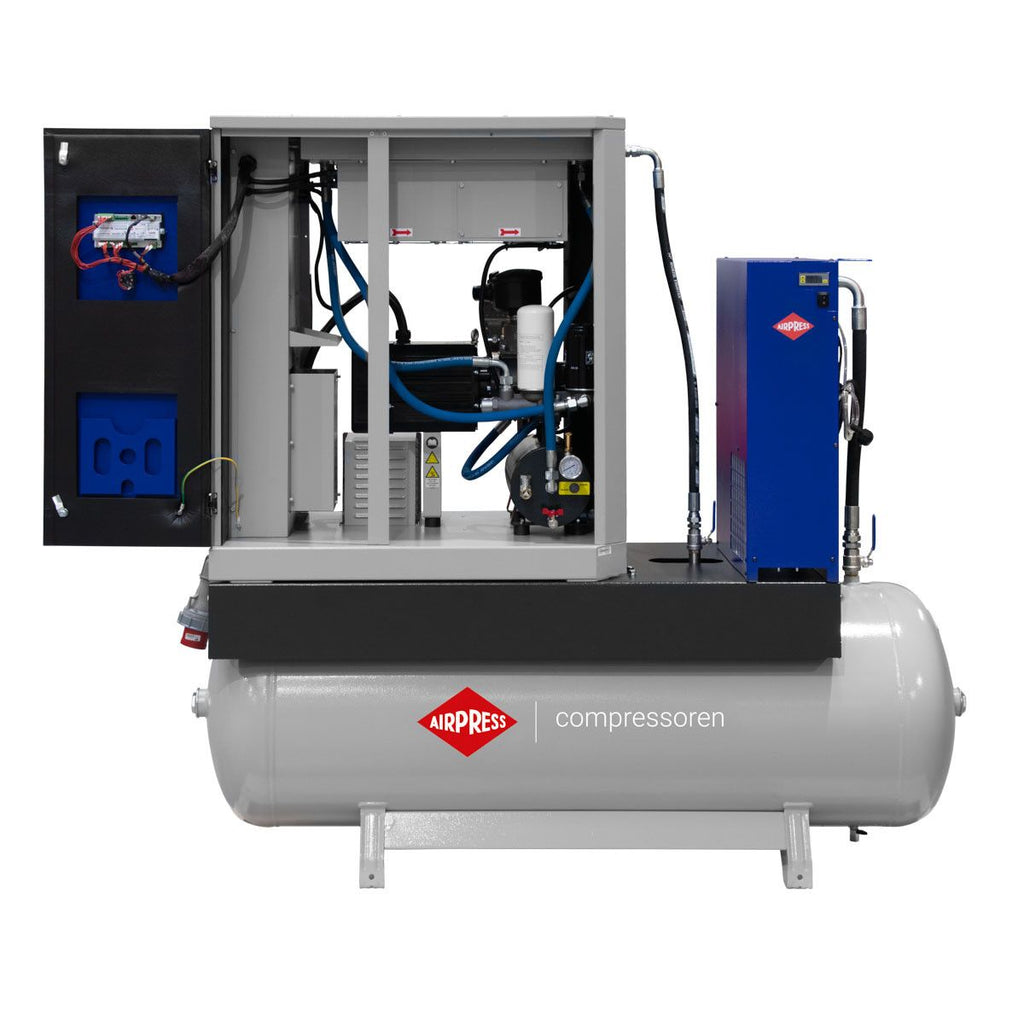

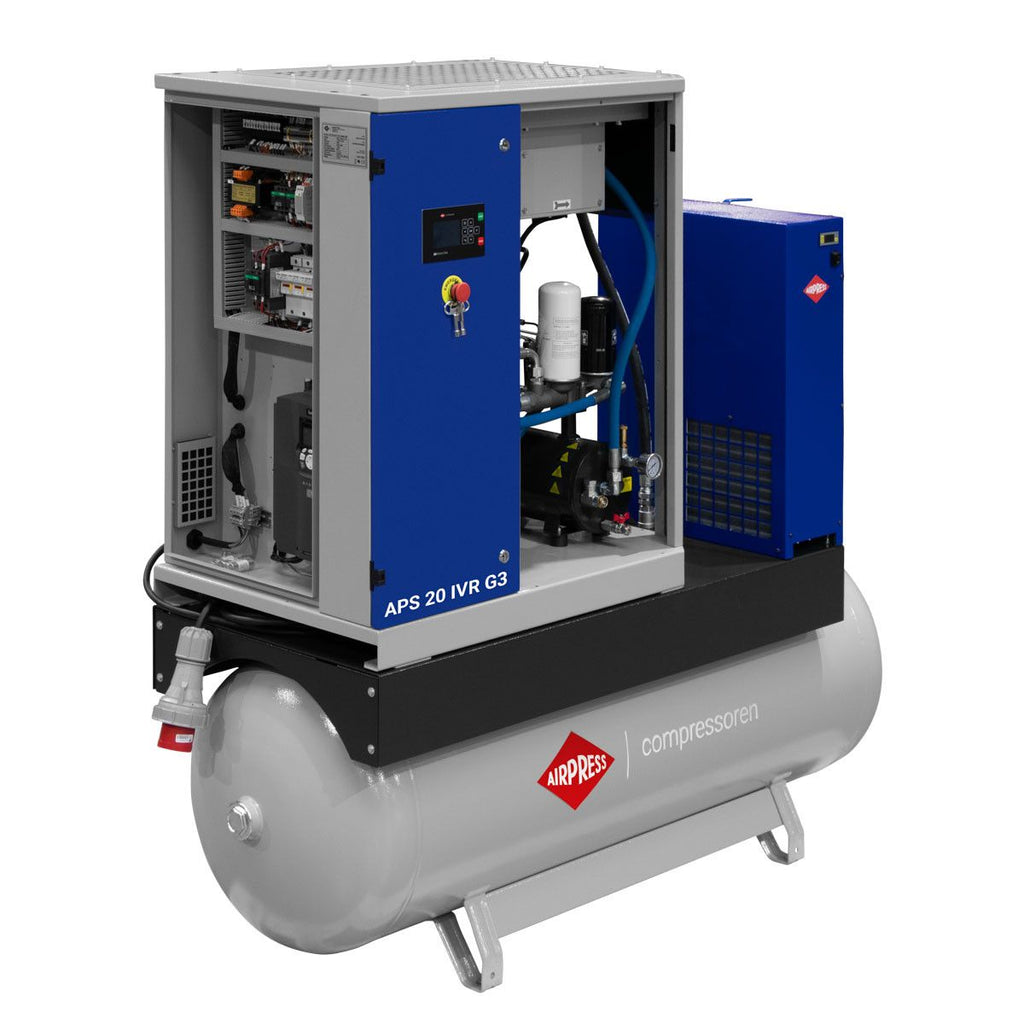

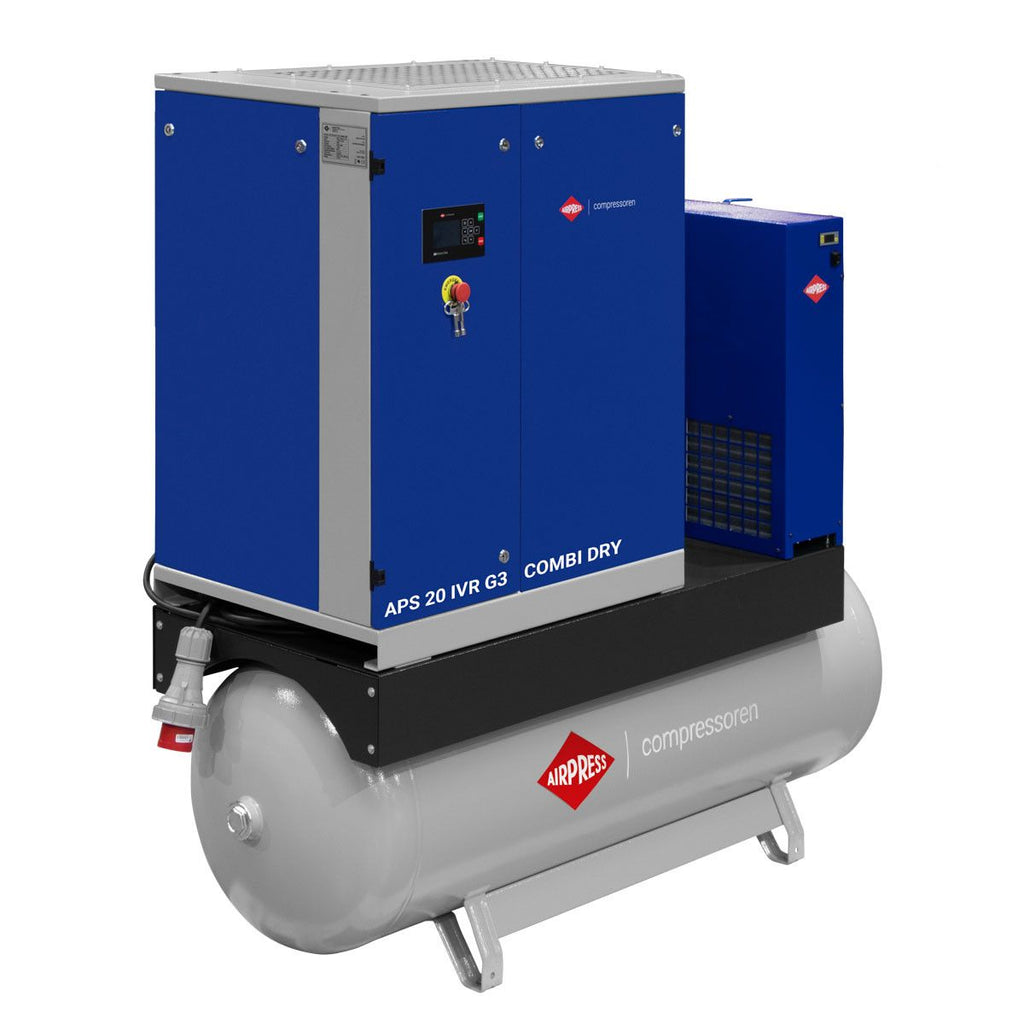

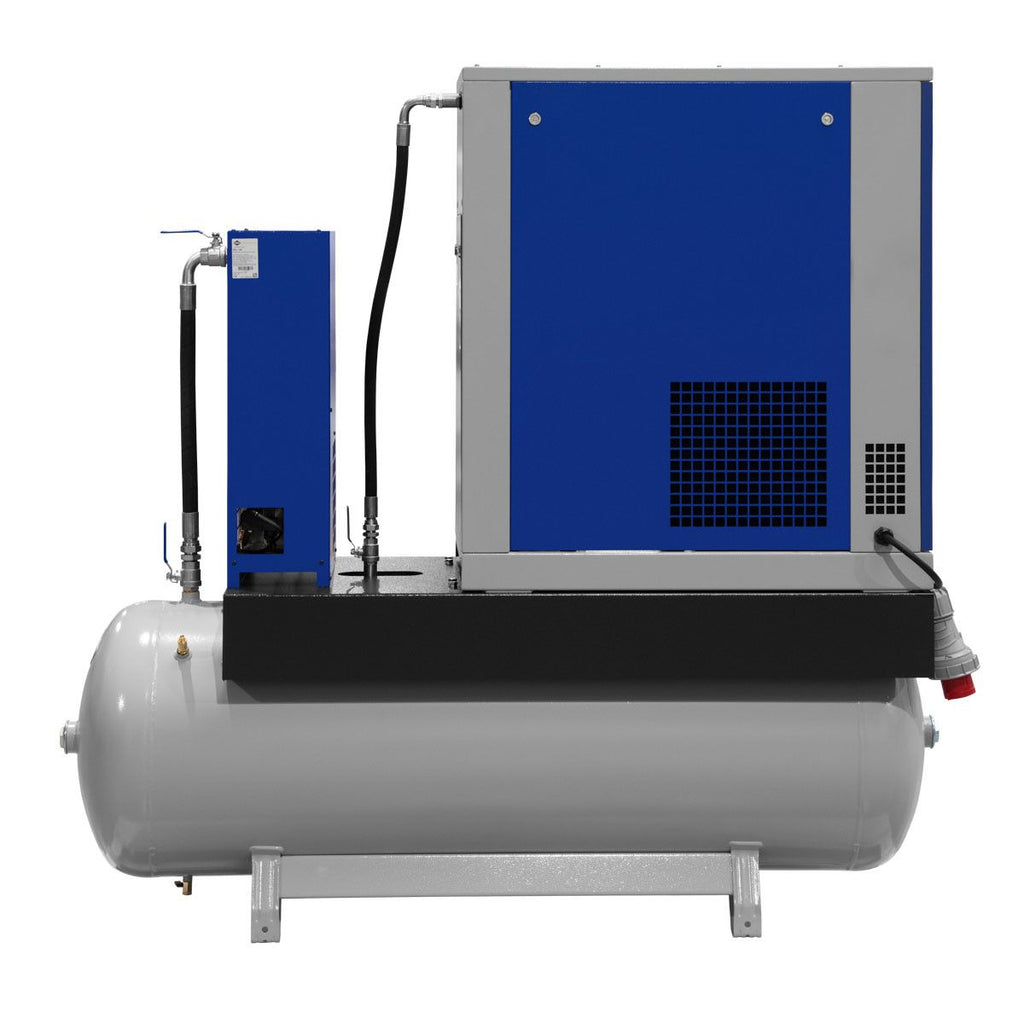

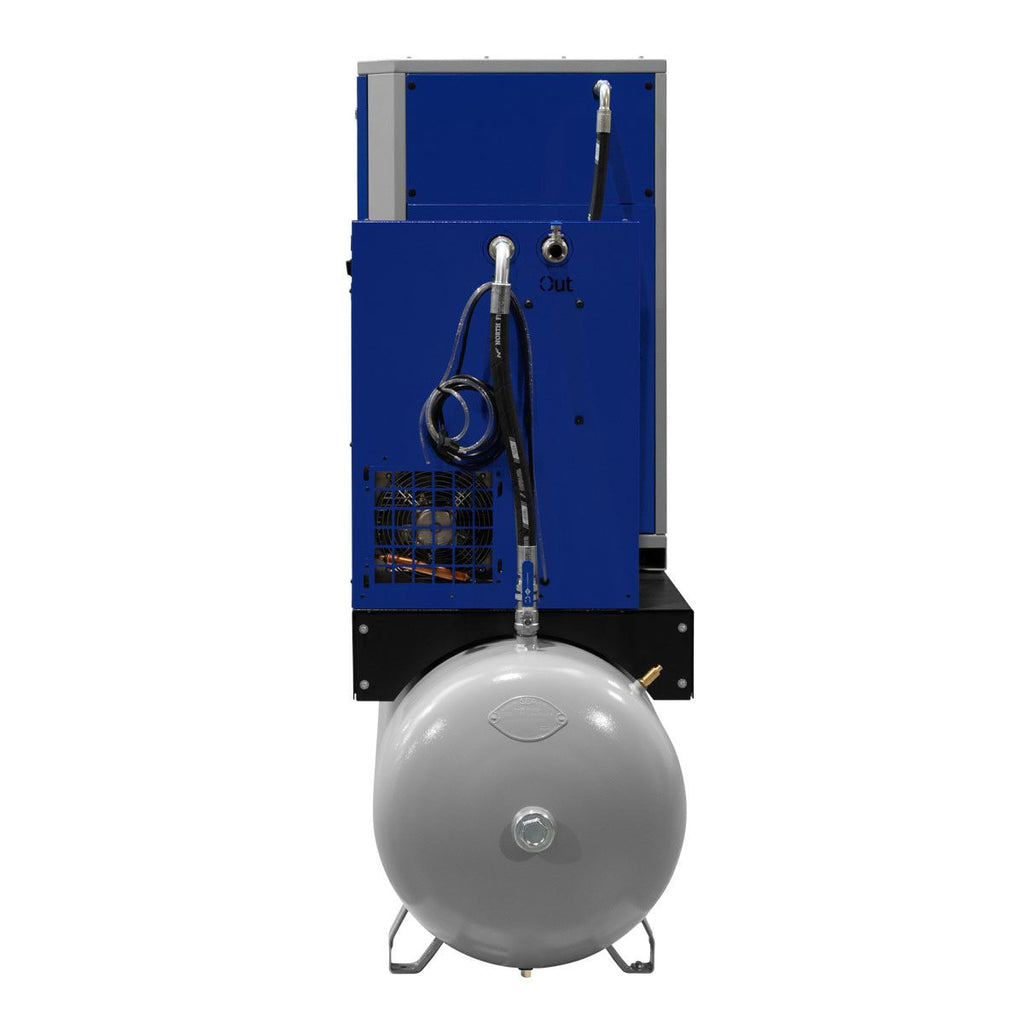

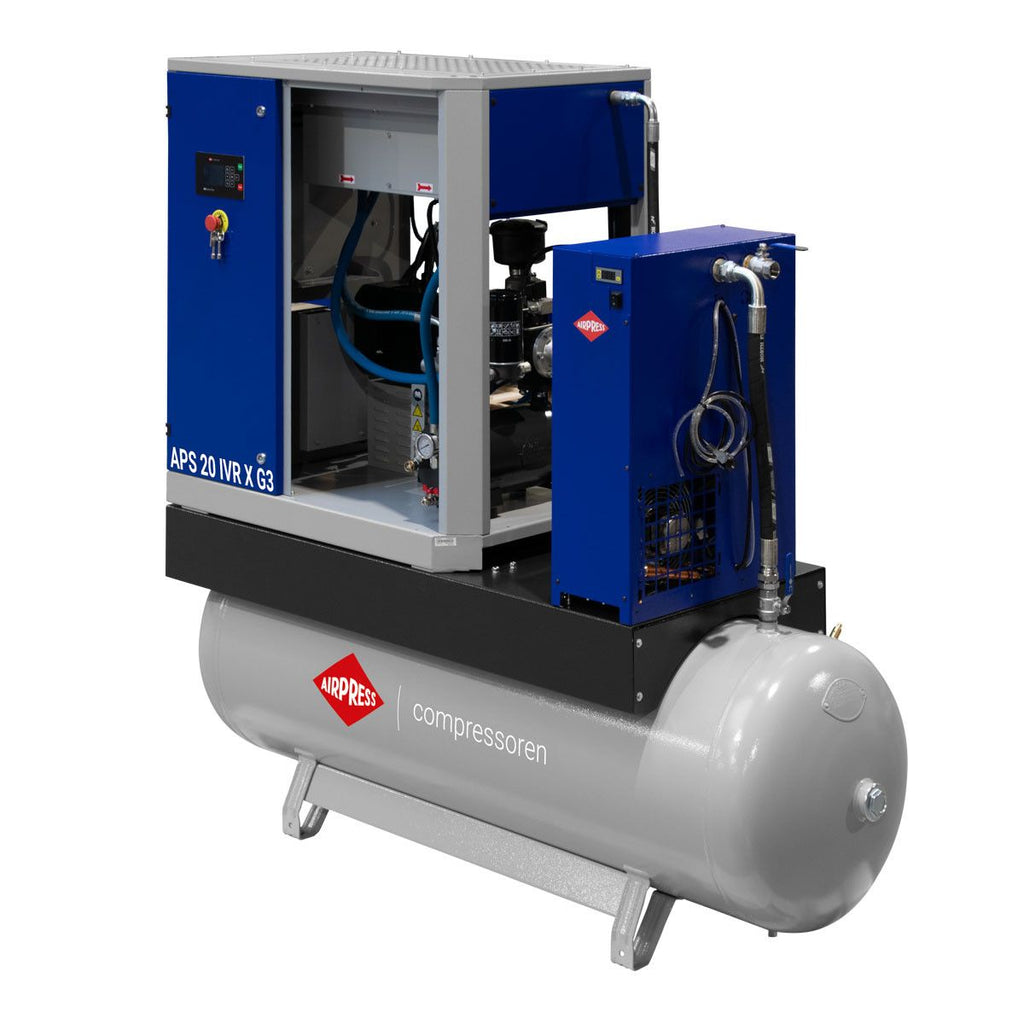

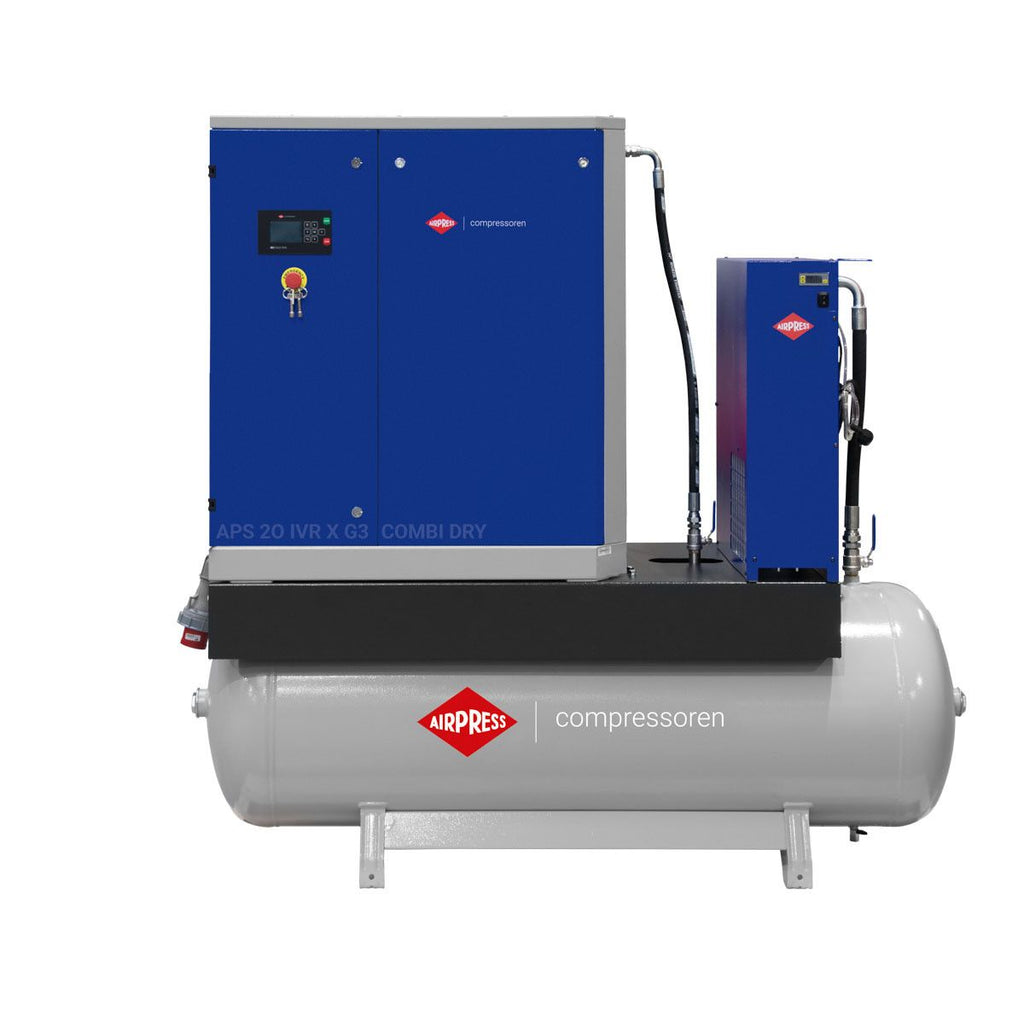

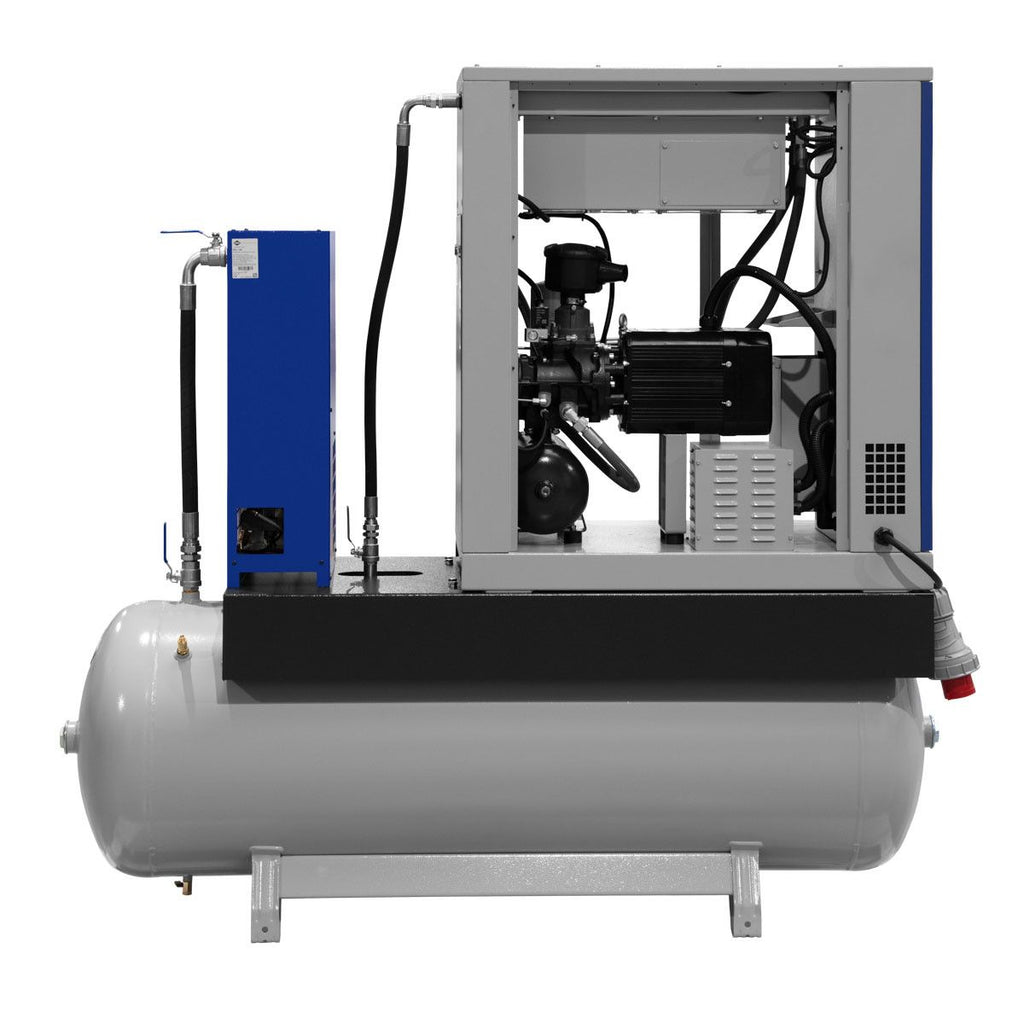

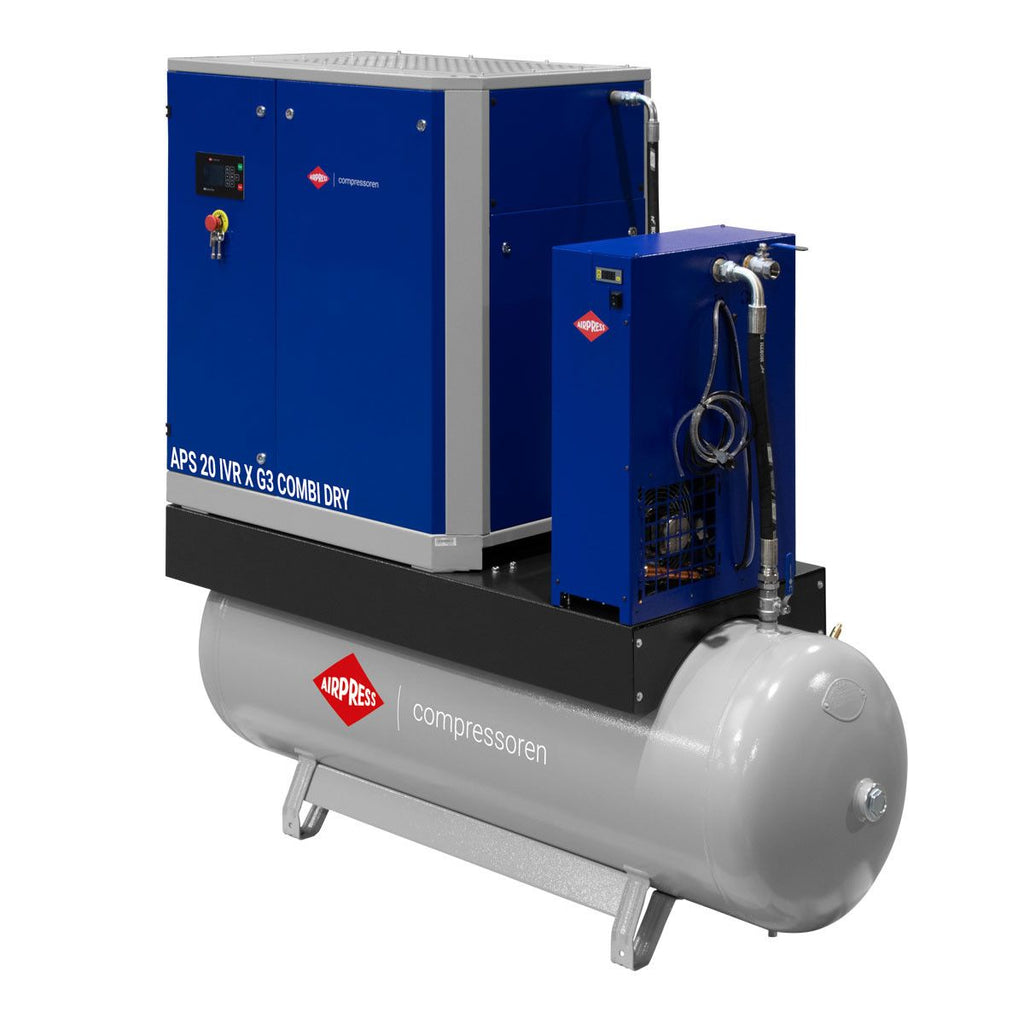

APS 20 IVR Combi Dry X G3 – Drehkolbenkompressor mit variabler Drehzahl und Öleinspritzung
Der APS 20 IVR Combi Dry X G3 mit einem 500l Tank ist ein drehzahlvariabler Drehkolbenkompressor, der für hohe Effizienz und geringen Energieverbrauch ausgelegt ist. Er ist ausgestattet mit einem europäischen Schraubenblock, einem IE5-Motor der Ultra-Premium-Klasse, einem Inverter der nächsten Generation und einem AirVision One-Controller. Diese Kombination sorgt dafür, dass das Gerät stabil und energieeffizient arbeitet und eine komfortable Steuerung des gesamten Druckluftproduktionsprozesses ermöglicht. Eine ideale Lösung für den täglichen Einsatz unter anspruchsvollen industriellen Bedingungen.
Vorteile der Schraubenkompressoren der APS X G3-Serie
- Der Kompressor ist mit einem hocheffizienten Schraubenmodul der nächsten Generation ausgestattet, das in Europa entwickelt und hergestellt wurde und einen höheren Durchsatz bei geringerem Energieverbrauch garantiert.
- Das Schraubenmodul ist direkt mit dem Motor verbunden (1:1-Direktantrieb), was die Notwendigkeit von Getrieben eliminiert. Dies reduziert Energieverluste und erhöht die Effizienz des Kompressors erheblich.
- Der Kompressor ist mit einem europäischen AirVision One Controller ausgestattet, der den Betrieb des Geräts in Echtzeit überwacht. Er ermöglicht prädiktive Diagnosen, minimiert Ausfallrisiken und vereinfacht den Service erheblich.
- Die Kombination aus Schraubenblock und Inverter ermöglicht eine breite Palette an drehzahlvariabler Betriebsarten (IVR), was bedeutet, dass der Kompressor bei geringerer Nachfrage nach Druckluft mit niedrigeren Drehzahlen betrieben werden kann. Dies führt zu einem geringeren Energieverbrauch und einer reduzierten mechanischen Abnutzung durch Minimierung von Motorstarts.
-
Die Gesamtkosten (TCO) sind optimiert und umfassen: Anschaffungskosten, Energieverbrauch, Betriebsmaterialien und Service sowie Ausfallkosten. In der Praxis bedeutet dies weniger Ausfallzeiten, längere Wartungsintervalle und stabile Leistung.
- Die Technologie mit variabler Drehzahl IVR garantiert einen sanften Start, was die Belastung reduziert, die Lebensdauer verlängert und große Energieeinsparungen bei variabler Luftnachfrage gewährleistet.
- Anstatt separate Modelle für 8 bar und 10 bar anzubieten, ist diese Serie standardmäßig auf 10 bar konfiguriert, mit der Option, direkt im Controller auf 8 bar umzuschalten. Dies gibt Ihnen mehr Flexibilität zur Anpassung an Installationen und verbessert die Betriebseffizienz.
Vergleich der Energieeffizienz der Schraubenkompressoren der APS X G3-Serie
Von einem jährlichen Bedarf von 100.000 m³ Druckluft und einem Betriebsdruck von 8 bar ausgehend:
| Modell |
Leistung
(kW) |
m³/min bei
FAD @ 8 bar |
m³/h bei
FAD @ 8 bar |
Energieverbrauch
(kWh/h) |
m³ / 1 kWh |
kWh / 1000 m³ |
m³
bei 2000 U/min |
Erforderliche U/min
für 100.000 m³ |
Erforderliche kWh
für 100.000 m³ |
Einsparungen kWh
im Vergleich zu APS 10 X FS |
Einsparungen %
im Vergleich zu APS 10 X FS |
| APS 10 X FS |
7.5 |
0.92 |
55.2 |
7.5 |
7.36 |
135.87 |
110,400 |
1,811.59 |
13,586.96 |
0 |
0 |
| APS 10 IVR X G2 |
7.5 |
1.05 |
63 |
7.5 |
8.40 |
119.05 |
126,000 |
1,587.30 |
11,904.76 |
1,682.19 |
14.13% |
| APS 10 IVR X G3 |
7.5 |
1.277 |
76.62 |
7.5 |
10.216 |
97.89 |
153,240 |
1,305.14 |
9,788.57 |
3,798.39 |
38.80% |
Die tatsächlichen Energieeinsparungen können noch höher sein, da der obige Vergleich zusätzliche Verluste aufgrund von wiederholten Anlaufströmen von Drehzahlkompressoren und dem damit verbundenen temporären Anstieg der aus dem Netz bezogenen Leistung nicht berücksichtigt. Aufgrund des variablen Arbeitsprofils der Installation (Anzahl der Starts, Lastschwankungen, variable Nachfrage nach Druckluft) ist es nicht möglich, diese Werte genau zu schätzen, was zugunsten von Lösungen mit Drehzahlregelung (IVR) wirkt.
Zusätzliche Vorteile
-
Optimierung des Energieverbrauchs dank des Inverters, der die Motordrehzahl automatisch an den aktuellen Luftbedarf anpasst. Dies ermöglicht Energieeinsparungen von bis zu 50% und eine Reduzierung der Gesamtlaufzeitkosten des Geräts um 30% über 5 Jahre.
-
Leiser Betrieb dank des radialen Ventilators, der ein Geräuschniveau von 65 dB(A) sicherstellt, wodurch die Installation des Kompressors in der Nähe des Einsatzpunkts möglich ist.
-
Kompakte Bauweise, die eine einfache Installation auf begrenztem Raum ermöglicht.
Was trägt zur hohen Energieeffizienz des Schraubenkompressors bei?
-
Synchronmotor mit Permanentmagneten in der Ultra Premium IE5-Energieklasse.
-
Inverter mit verbesserter Effizienz, der Energieeinsparungen von bis zu 50% im Vergleich zu Drehzahlkompressoren ermöglicht.
-
1:1 Direktantrieb, der Energieverluste am Motor eliminiert.
Empfohlene Anwendung
Der APS 20 IVR Combi Dry X G3 Kompressor mit einem 500l Tank ist ideal für kleine und mittelgroße Industrieanlagen, die eine flexible, effiziente Quelle für Druckluft mit variabler Nachfrage benötigen. Er eignet sich hervorragend für Anwendungen, die eine präzise Verwaltung des Energieverbrauchs und eine Überwachung der Leistung erfordern, wie Werkstätten, Produktionslinien oder Lagersysteme.
Da der Kompressor energieeffizient ist, ist er für alle Anwendungen geeignet, bei denen Energieeinsparungen erheblich sind.
Konfigurationen
-
Basisversion: ohne Tank und Trockner
-
COMBI-Model: integrierter Tank 270 L oder 500 L
-
COMBI DRY-Modell: integrierter Tank 270 L oder 500 L und Lufttrockner
| EAN |
8712418441369 |
| Hersteller |
Airpress Polska Sp. z o.o. |
| Antrieb |
Direkt angetrieben 1:1 |
| Start |
Inverter |
| Motortyp |
Permanentmagnet |
| Motorleistung (PS/kW) |
20 hp / 15 kw |
| Motor Effizienzklasse |
IE5 |

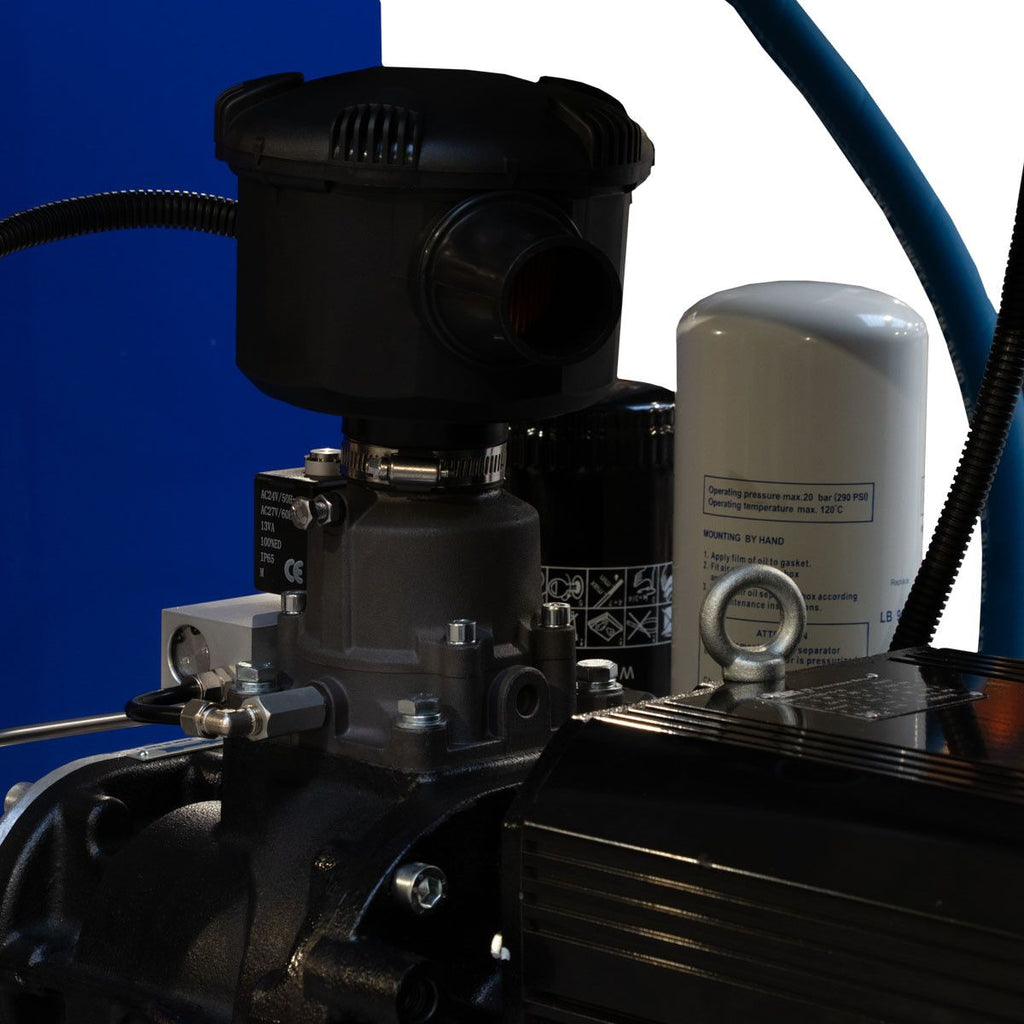

| Schraubenblock der Atlas Copco Gruppe |
x15-g3 |
| Anzahl der Stufen |
1 |
| Frequenzregelung (IVR) |
Ja |
| Drehzahl Schraubenblock (RPM) |
1920-3360 |
| Bedienungspanel |
AirVision One |
| Verfügbare Sprachen |
Niederländisch, Polnisch, Deutsch, Französisch, Spanisch, Englisch, Russisch |
| Druckluftbehälter |
Ja |
| Inhalt Druckluftbehälter (l) |
500 |
| Galvanisierter Druckluftbehälter |
Nein |
| Trockner |
Ja |
| Spannung Trockner (V) |
230 |
| Kältemittel |
R513A |
| Kühlluftvolumen (m3/h) |
1.400 m³/h |
| Einschaltdauer pro 10 Minuten (Kompressionszeit/Ruhezeit %) |
100/0 |
| Maximaldruck (bar) |
10 |
| Minimaler Arbeitsdruck (bar) |
6 bar |
| Effektive Luftleistung bei 8 bar (l/min) |
2.420 L/min |
| Effektive Luftleistung bei 10 bar (l/min) |
2.160 L/min |
| Minimale effektive Leistung (L/Min) |
1.100 L/min |
| Minimale effektive Leistung (m3/H) |
66 m³/h |
| Maximale effektive Leistung (L/Min) |
2.420 L/min |
| Maximale effektive Leistung (m3/h) |
145,2 m³/h |
| Lautstärke dB(A) (0 m) |
65 |
| Lautstärke dB(A) (4 m) |
45 |

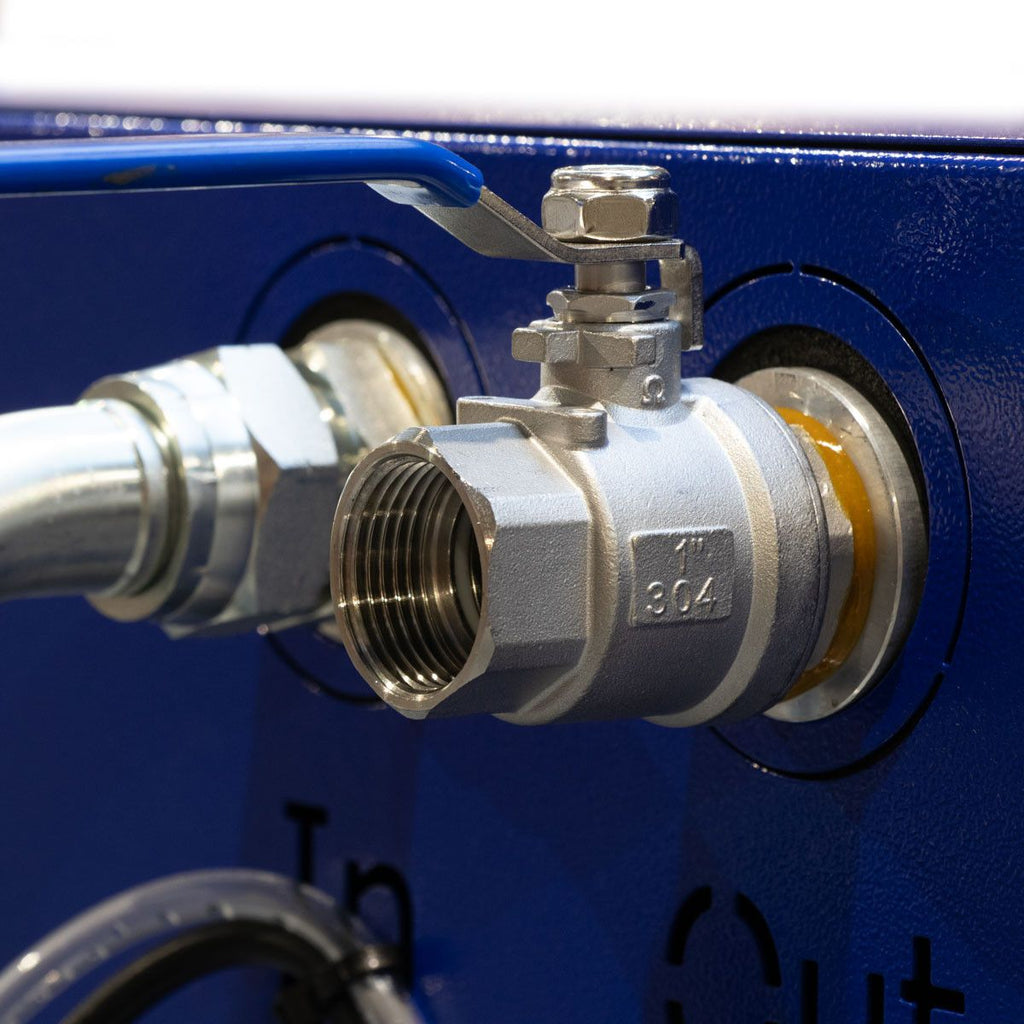

| Wichtigster Luftanschluss (") |
1 |
| Minimale Umgebungstemperatur (°C) |
5 |
| Maximale Umgebungstemperatur (°C) |
45 |
| Ölfrei |
Nein |
| Ölkapazität (l) |
8.1 |
| Ampere |
29.8 |
| Stromspannung (V) |
400 V / 50 Hz / 3 Ph |
| Stromkabel |
4 x 6 mm2 |
| Start/Stopp-Timer |
Nein |
| Automatische Anpassung der Leerlaufdrehzahl |
Nein |
| Artikelnummer |
369214-IVR-G3 |
